Profil Sortiment 2mm für d. Konturenmessung am 90 G MS Z2mm x X50mm inkl.Software
Artikelnummer:
349612
Vergleichen
mit diesem einfachen und schnellen Prüfmittel können kleine Längen, Radien und Winkel gemessen werden

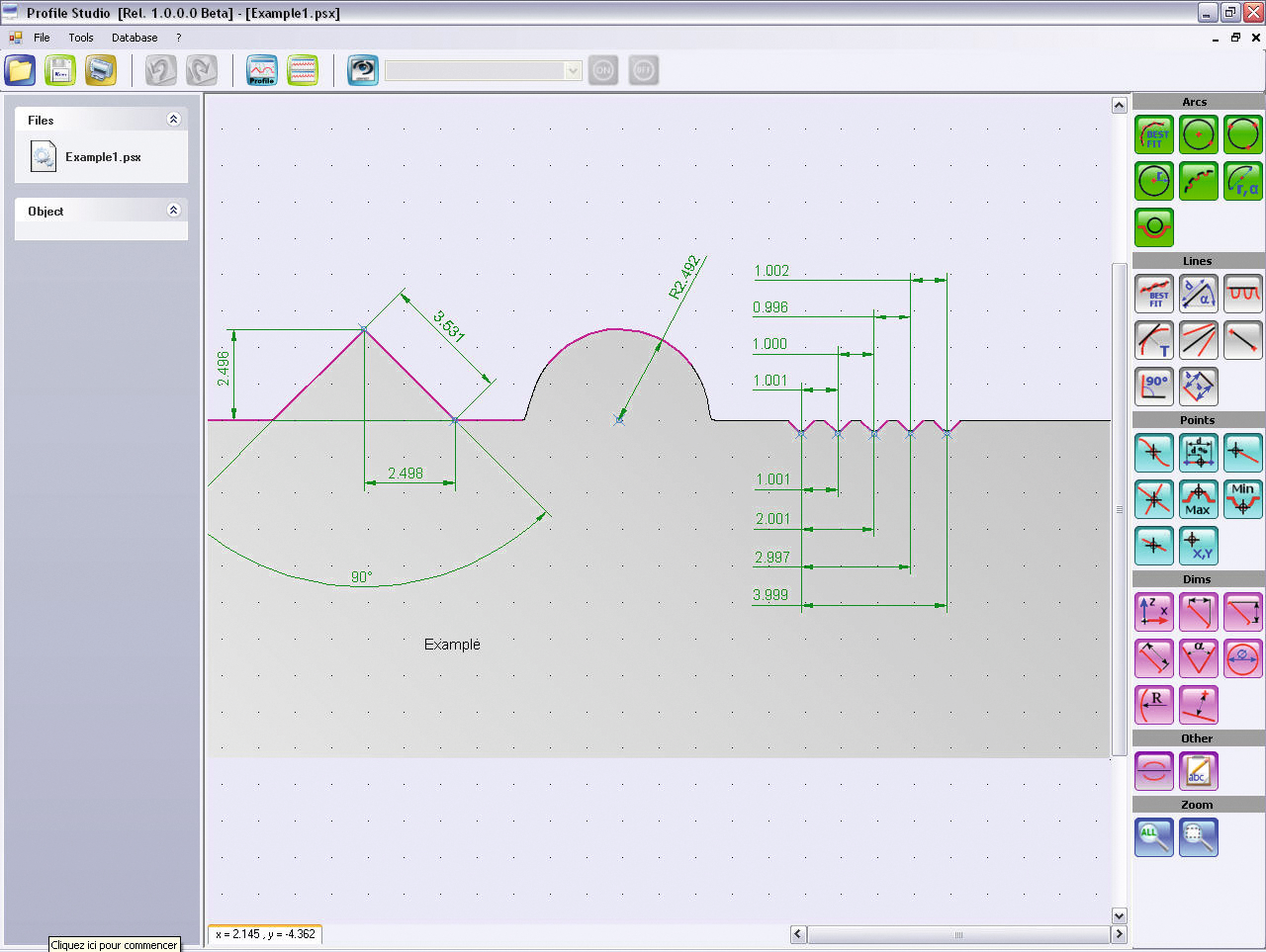

Funktionen: die Einstellung und Auswertung der jeweiligen Messungen erfolgt in einfacher und schneller Weise, nach Festlegung der geometrischen Formelemente (Punkt, Gerade, Kreisbogen) können die Maße entsprechend eingefügt werden, das Drehen sowie die Symmetrie des gemessenen Profils ermöglichen eine passende Ausrichtung, dank zugeordneter Grenzwerte können die Messergebnisse auf einen Blick nachgeprüft und benutzerdefinierte Prüfberichte erstellt werden
Lieferumfang:
Software auf CD, Tastkopf SB 2000, Konturen-Normal (mit Prüfbericht), Verbindungskabel USB 1,8 m
Fehlergrenze:
in Z = 3,5 + 0,75 x H (mm) µm in X = 3,5 + L / 10 (mm) µm
Funktionen: die Einstellung und Auswertung der jeweiligen Messungen erfolgt in einfacher und schneller Weise, nach Festlegung der geometrischen Formelemente (Punkt, Gerade, Kreisbogen) können die Maße entsprechend eingefügt werden, das Drehen sowie die Symmetrie des gemessenen Profils ermöglichen eine passende Ausrichtung, dank zugeordneter Grenzwerte können die Messergebnisse auf einen Blick nachgeprüft und benutzerdefinierte Prüfberichte erstellt werden
Lieferumfang:
Software auf CD, Tastkopf SB 2000, Konturen-Normal (mit Prüfbericht), Verbindungskabel USB 1,8 m
Fehlergrenze:
in Z = 3,5 + 0,75 x H (mm) µm in X = 3,5 + L / 10 (mm) µm
| Anwendungsbereich (mm): | Z = 2, X = 50 |
|---|---|
| Anzeige: | in Z = 0,1 µm in X = 0,4-4 µm (je nach gemessener Länge) |
| Einsatz: | zur Konturenmessung in Verbindung mit dem Rauheitsmessgerät 90G |
| Messgeschwindigkeit: | 1 mm/s |
| Steigungswinkel: | max. 70° bei steigendem Messtaster, max. 85° bei sinkendem Messtaster |
