SPANNAX® Anschlagfutter mit vollem Durchlass Gr. 65 A2-5 D157
Product number:
22260065X5
Compare
hochgenaue Axialreferenz der Werkstücke durch Niederzug auf Anschlag, spindelschonend durch geringe Fliehkräfte, kurze Umrüstzeiten auf Durchgang durch schnellwechselbaren Anschlag

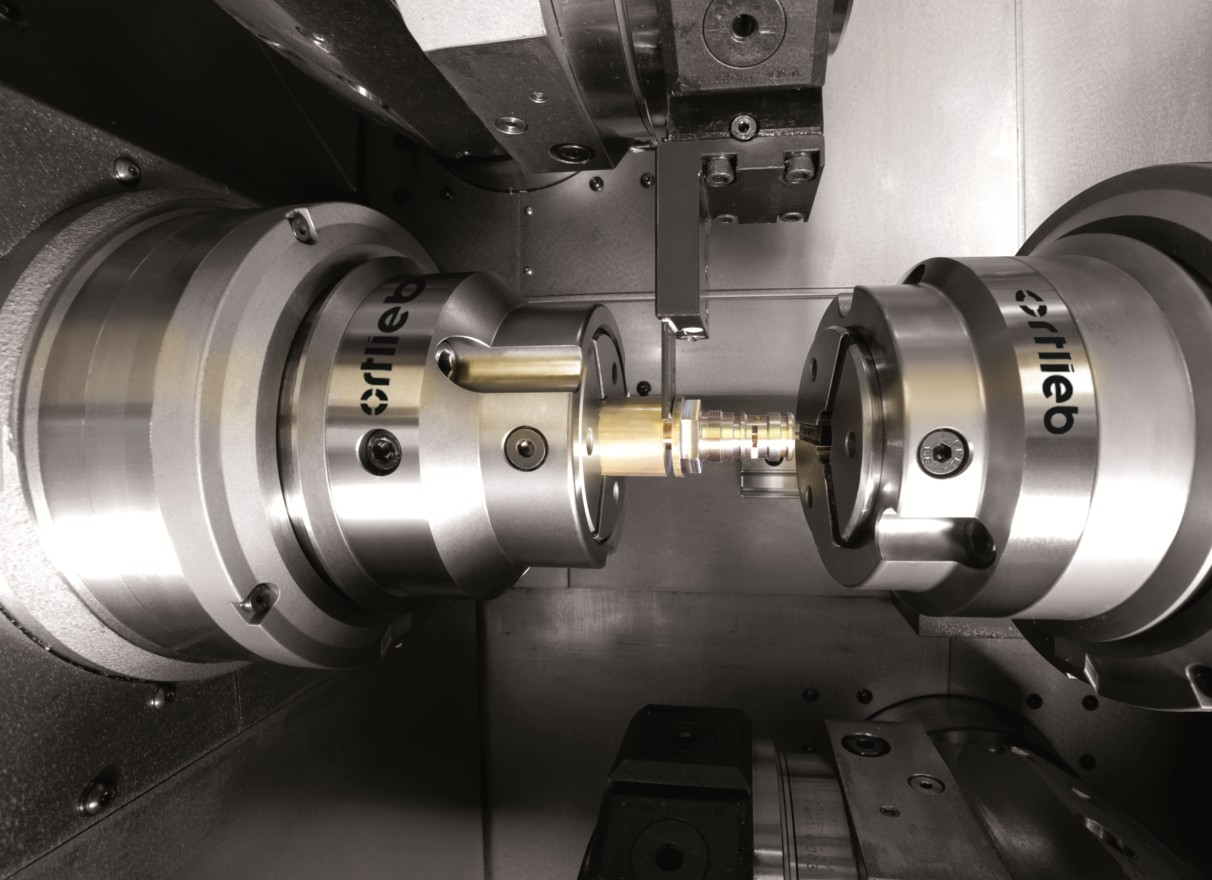

| Einsatz: | an CNC-Drehmaschinen, ideal für die Bearbeitung von Einlegeteilen und Stangenmaterial auf der Hauptspindel |
|---|
Variants

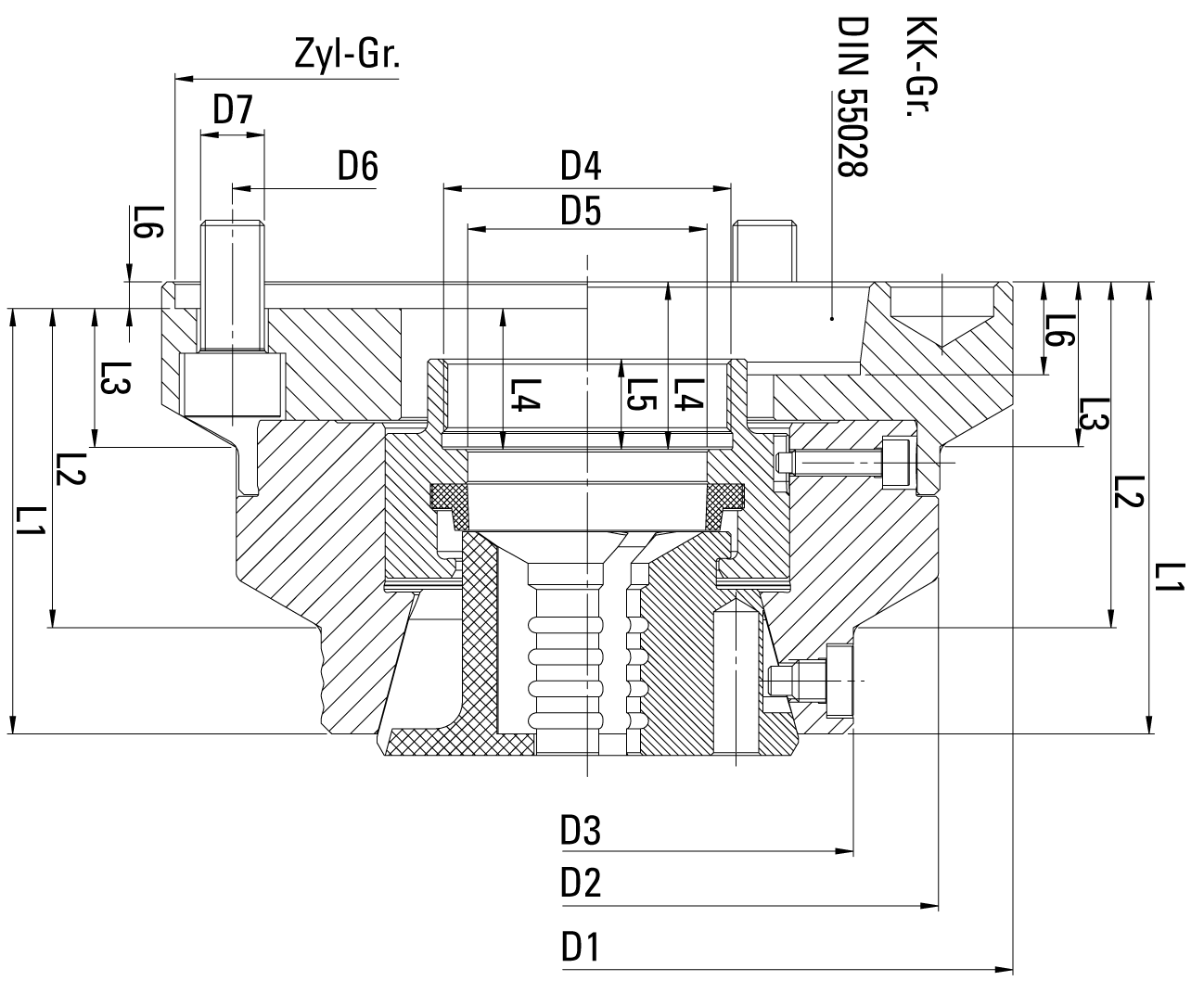

| Position | Code | Gr- | D3 (mm) | D6 (mm) | max- Drehzahl (U/min) | L1 (mm) | D5 (mm) | Gewinde | L4 (mm) | L6 (mm) | L5 (mm) | D1 (mm) | L2 (mm) | Schraubengröße | D2 (mm) | L3 (mm) | Quantity | PU | Price/PU | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 |
|
22260065X5 | GT65, KK A2-5 | 122 | 104,8 | 6000 | 112 | 68 | M78 x 1,5 | 39 | 19 | 17,5 | 157 | 69 | M10 (4 x 90°) | - | - | 1 Stück |
€1,782.40
|
|||
| 2 |
|
22260042X6 | GT42, KK A2-6 | 100 | 133,4 | 7000 | 105 | 46 | M54 x 1,5 | 36,5 | 17,5 | 17 | 160 | 68 | M12 (4 x 90°) | 132 | 36 | 1 Stück |
€1,782.40
|
|||
| 1 |
|
22260042X5 | GT42, KK A2-5 | 100 | 104,8 | 7000 | 105 | 46 | M54 x 1,5 | 36,5 | 16,5 | 17 | 132 | 68 | M10 (4 x 90°) | - | - | 1 Stück |
€1,605.90
|
|||
| 6 |
|
22260065X8 | GT65, KK A2-8 | 122 | 171,4 | 6000 | 114 | 68 | M78 x 1,5 | 41 | 20 | 17,5 | 202 | 71 | M16 (4 x 90°) | 157 | 47 | 1 Stück |
€2,043.80
|
|||
| 3 |
|
22260042X140 | GT42, ZYL 140 | 100 | 104,8 | 7000 | 90 | 46 | M54 x 1,5 | 21,5 | 6 | 17 | 150 | 53 | M10 (3 x 120°) | 132 | 15 | 1 Stück |
€1,992.00
|
|||
| 7 |
|
22260065X140 | GT65, ZYL 140 | 122 | 104,8 | 6000 | 112 | 68 | M78 x 1,5 | 39 | 5 | 17,5 | 157 | 69 | M10 (3 x 120°) | - | - | 1 Stück |
€2,043.80
|
|||
| 8 |
|
22260065X170 | GT65, ZYL 170 | 122 | 133,4 | 6000 | 110 | 68 | M78 x 1,5 | 37 | 5 | 17,5 | 180 | 67 | M12 (6 x 60°) | 157 | 13 | 1 Stück |
€2,078.00
|
|||
| 5 |
|
22260065X6 | GT65, KK A2-6 | 122 | 133,4 | 6000 | 110 | 68 | M78 x 1,5 | 37 | 17,5 | 17,5 | 157 | 67 | M12 (4 x 90°) | - | - | 1 Stück |
€1,827.60
|
