Aufnahme Zylinderschaft HSK100-A Weldon DIN69893 D16mm L100mm

Product number: 23601716X100

Select individual items in the table below for detailed information, additional images and documents.

€180.40*

Prices incl. VAT plus shipping costs

excl. VAT

incl. VAT

1 available

Print product details

Compare

Downloads

Stepdatei

HSK-Innenkontur und die Mitnehmernuten hart nachbearbeitet, dadurch bester Rundlauf der Spannschulter, höchste Rundlaufgenauigkeit, feingewuchtet, max. Spannkräfte, 100 %-ige Mittenlage der Mitnehmernuten, mit Bohrung für Balluff-Chips

Aufnahme:	Zylinder
Einsatz:	zum Spannen von Werkzeugen mit Zylinderschaft nach DIN 1835B/6359HB
Form:	A
IK:	ja
Norm:	DIN 69893
Wuchtgüte:	G2,5 25000

Variants

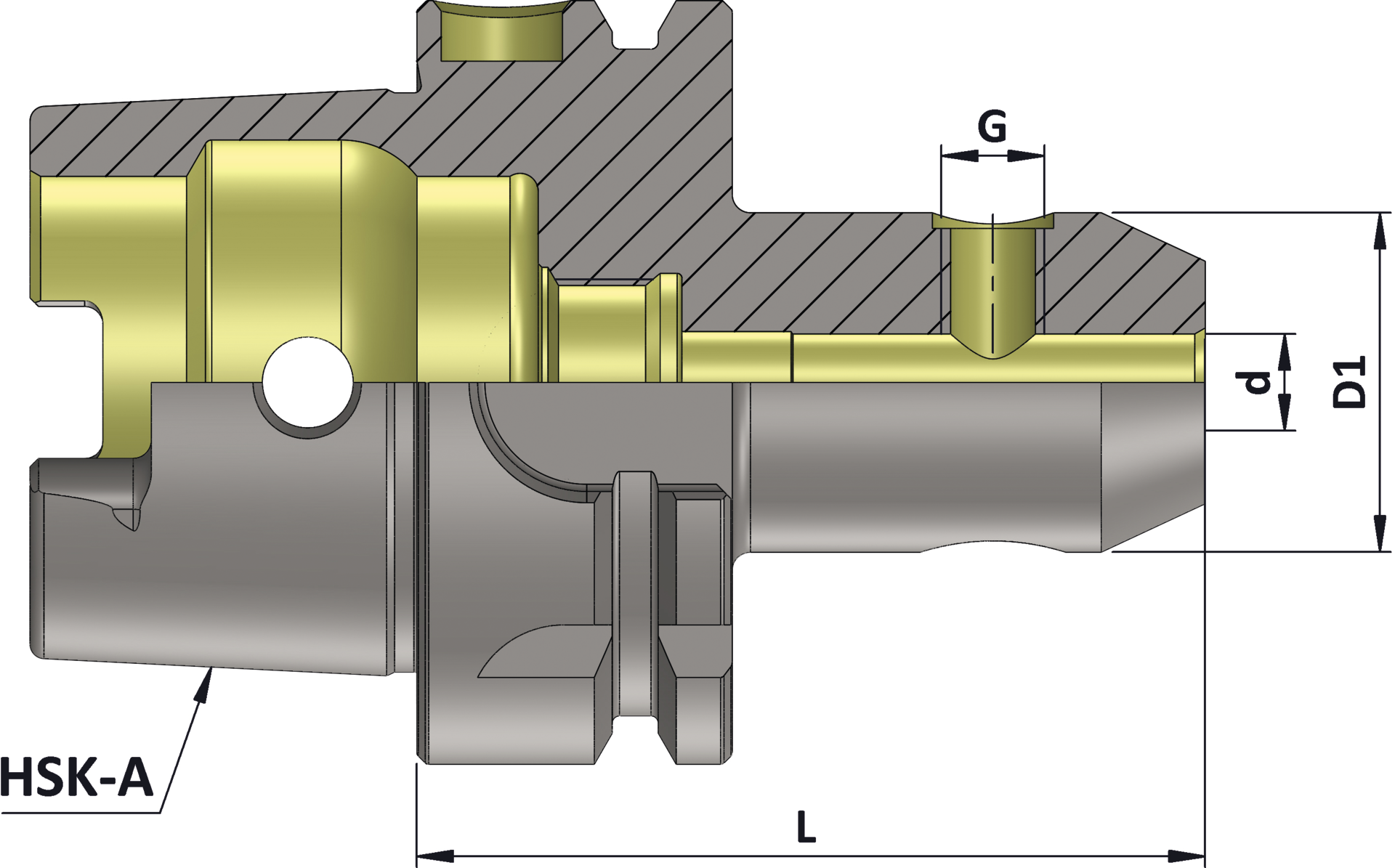

Position	Code	Gewinde	l4 (mm)	d (mm)	Aufnahme	L (mm)	D1 (mm)	PU	Price/PU
11	2360110X65	M10	41	10	HSK 63-A	65	35	1 Stück	€136.97
21	23601725X160	M18 x 2	60	25	HSK 100-A	160	65	1 Stück	€230.32
1	236016X65	M6	35	6	HSK 63-A	65	25	1 Stück	€137.80
9	236018X160	M8	35	8	HSK 63-A	160	28	1 Stück	€197.48
27	23601750X130	M24 x 2	74	50	HSK 100-A	130	100	1 Stück	€312.79
9	23601712X160	M12	48	12	HSK 100-A	160	42	1 Stück	€220.69
24	23601732X160	M20 x 2	64	32	HSK 100-A	160	72	1 Stück	€257.69
47	2360125X200	M18 x 2	60	25	HSK 63-A	200	65	1 Stück	€203.49
21	2360114X80	M12	48	14	HSK 63-A	80	44	1 Stück	€136.97
17	2360112X100	M12	48	12	HSK 63-A	100	42	1 Stück	€159.28
4	2360178X160	M8	41	8	HSK 100-A	160	28	1 Stück	€220.69
12	2360110X100	M10	41	10	HSK 63-A	100	35	1 Stück	€159.28
15	2360110X200	M10	41	10	HSK 63-A	200	35	1 Stück	€194.80
5	23601710X80	M10	41	10	HSK 100-A	80	35	1 Stück	€180.40
40	2360120X80	M20	53	20	HSK 63-A	80	52	1 Stück	€136.97
50	2360132X200	M20 x 2	64	32	HSK 63-A	200	72	1 Stück	€203.49
14	23601716X100	M14	51	16	HSK 100-A	100	48	1 Stück	€180.40
4	236016X160	M6	35	6	HSK 63-A	160	25	1 Stück	€197.48
46	2360125X160	M18 x 2	60	25	HSK 63-A	160	65	1 Stück	€205.81
25	23601740X120	M20 x 2	74	40	HSK 100-A	120	90	1 Stück	€231.99
37	2360118X160	M14	51	18	HSK 63-A	160	50	1 Stück	€197.48
32	2360116X200	M14	51	16	HSK 63-A	200	48	1 Stück	€194.80
1	2360176X80	M6	41	6	HSK 100-A	80	25	1 Stück	€180.40
5	236016X200	M6	35	6	HSK 63-A	200	25	1 Stück	€209.38
17	23601718X160	M14	51	18	HSK 100-A	160	50	1 Stück	€220.69
54	2360140X200	M20 x 2	64	40	HSK 63-A	200	80	1 Stück	€210.75
28	2360116X100	M14	51	16	HSK 63-A	100	48	1 Stück	€159.28
20	23601725X100	M18 x 2	60	25	HSK 100-A	100	65	1 Stück	€196.59
2	236016X100	M6	35	6	HSK 63-A	100	25	1 Stück	€159.28
12	23601714X100	M12	48	14	HSK 100-A	100	44	1 Stück	€180.40
7	236018X100	M8	35	8	HSK 63-A	100	28	1 Stück	€159.28
26	23601740X160	M20 x 2	74	40	HSK 100-A	160	90	1 Stück	€284.11
6	23601710X160	M10	41	10	HSK 100-A	160	35	1 Stück	€220.69
20	2360112X200	M12	48	12	HSK 63-A	200	42	1 Stück	€194.80
22	2360114X100	M12	48	14	HSK 63-A	100	44	1 Stück	€159.28
16	2360112X80	M12	48	12	HSK 63-A	80	42	1 Stück	€136.97
33	2360118X80	M14	51	18	HSK 63-A	80	50	1 Stück	€136.97
2	2360176X160	M6	41	6	HSK 100-A	160	25	1 Stück	€222.35
15	23601716X160	M14	51	16	HSK 100-A	160	48	1 Stück	€220.69
53	2360140X160	M20 x 2	64	40	HSK 63-A	160	80	1 Stück	€174.28
16	23601718X100	M14	51	18	HSK 100-A	100	50	1 Stück	€180.40
52	2360140X125	M20 x 2	64	40	HSK 63-A	125	80	1 Stück	€187.84
19	23601720X160	M16	53	20	HSK 100-A	160	52	1 Stück	€220.69
49	2360132X160	M20 x 2	64	32	HSK 63-A	160	72	1 Stück	€174.28
30	2360116X160	M14	51	16	HSK 63-A	160	48	1 Stück	€197.48
14	2360110X160	M10	41	10	HSK 63-A	160	35	1 Stück	€197.48
3	2360178X80	M8	41	8	HSK 100-A	80	28	1 Stück	€180.40
39	2360118X200	M14	51	18	HSK 63-A	200	50	1 Stück	€194.80
13	23601714X160	M12	48	14	HSK 100-A	160	44	1 Stück	€220.69
24	2360114X160	M12	48	14	HSK 63-A	160	44	1 Stück	€197.48
8	23601712X100	M12	48	12	HSK 100-A	100	42	1 Stück	€180.40
26	2360116X80	M14	51	16	HSK 63-A	80	48	1 Stück	€136.97
35	2360118X100	M14	51	18	HSK 63-A	100	50	1 Stück	€159.28
41	2360120X100	M16	53	20	HSK 63-A	100	52	1 Stück	€159.28
48	2360132X110	M20 x 2	64	32	HSK 63-A	110	72	1 Stück	€151.31
19	2360112X160	M12	48	12	HSK 63-A	160	42	1 Stück	€197.48
44	2360120X200	M16	53	20	HSK 63-A	200	52	1 Stück	€194.80
10	236018X200	M8	35	8	HSK 63-A	200	28	1 Stück	€194.80
23	23601732X120	M20 x 2	64	32	HSK 100-A	120	72	1 Stück	€204.62
25	2360114X200	M12	48	14	HSK 63-A	200	44	1 Stück	€244.72
6	236018X65	M8	35	8	HSK 63-A	65	28	1 Stück	€136.97
18	23601720X100	M16	53	20	HSK 100-A	100	52	1 Stück	€180.40
45	2360125X110	M18 x 2	60	25	HSK 63-A	110	65	1 Stück	€141.67
43	2360120X160	M16	53	20	HSK 63-A	160	52	1 Stück	€197.48
