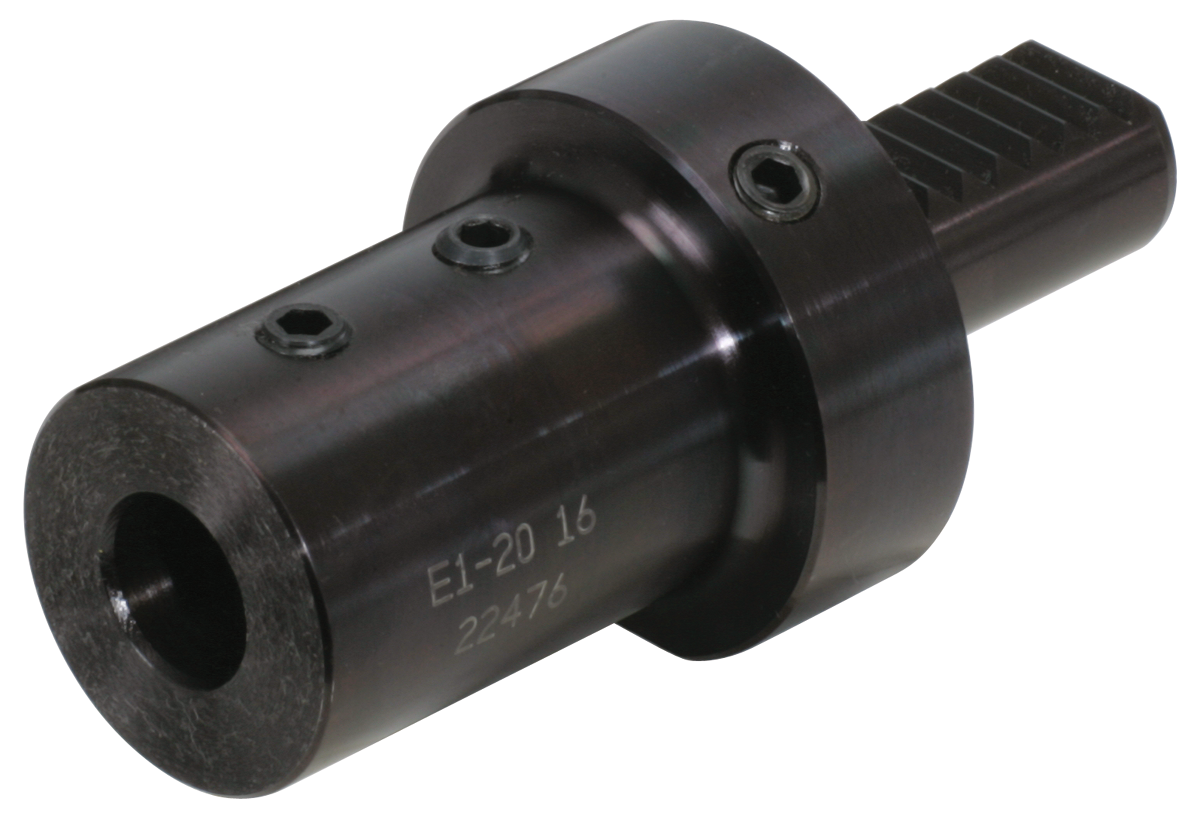

Wendeplattenbohrerhalter E1 L67mm IK DIN69880 VDI30 D20mm
Vergleichen
| Einsatz: | für Wendeplattenbohrer mit Zylinderschaft nach DIN 1835-B und DIN 1835-E, für Werkzeuge mit innerer Kühlmittelzufuhr |
|---|---|
| IK: | ja |
| Norm: | DIN 69880 |
| l3 (mm): | 22 |
Ausführungen

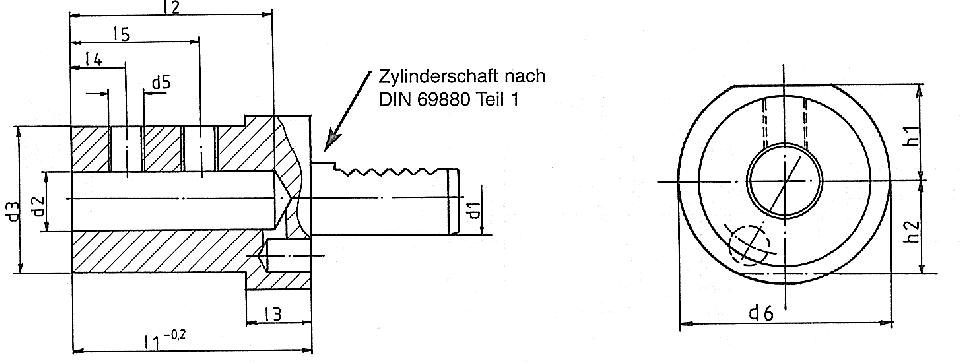

| Position | Code | l5 (mm) | d1 (mm) | d2 (mm) | d3 (mm) | d5 (mm) | l1 (mm) | d6 (mm) | h1 (mm) | l4 (mm) | h2 (mm) | l2 (mm) | Anzahl | VE | Preis/VE | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7 |
|
2244330X32 | 44 | 30 | 32 | 52 | M12 x 1 | 75 | 68 | 28 | 20 | 30 | 63 | 1 Stück |
92,00 €
|
|||
| 8 |
|
2244340X16 | 35 | 40 | 16 | 36 | M10 x 1 | 67 | 83 | 32,5 | 15 | - | 54 | 1 Stück |
101,60 €
|
|||
| 9 |
|
2244340X20 | 35 | 40 | 20 | 40 | M10 x 1 | 67 | 83 | 32,5 | 15 | - | 54 | 1 Stück |
101,60 €
|
|||
| 10 |
|
2244340X25 | 40 | 40 | 25 | 45 | M12 x 1 | 75 | 83 | 32,5 | 17 | - | 59 | 1 Stück |
101,60 €
|
|||
| 11 |
|
2244340X32 | 44 | 40 | 32 | 52 | M12 x 1 | 67 | 83 | 32,5 | 20 | - | 54 | 1 Stück |
101,60 €
|
|||
| 4 |
|
2244330X16 | 35 | 30 | 16 | 36 | M10 x 1 | 67 | 68 | 28 | 15 | 30 | 54 | 1 Stück |
92,00 €
|
|||
| 5 |
|
2244330X20 | 35 | 30 | 20 | 40 | M10 x 1 | 67 | 68 | 28 | 15 | 30 | 54 | 1 Stück |
92,00 €
|
|||
| 12 |
|
2244340X40 | 50 | 40 | 40 | 65 | M16 x 1 | 90 | 83 | 32,5 | 22 | - | 73 | 1 Stück |
101,60 €
|
|||
| 6 |
|
2244330X25 | 40 | 30 | 25 | 45 | M12 x 1 | 71 | 68 | 28 | 17 | 30 | 59 | 1 Stück |
92,00 €
|
