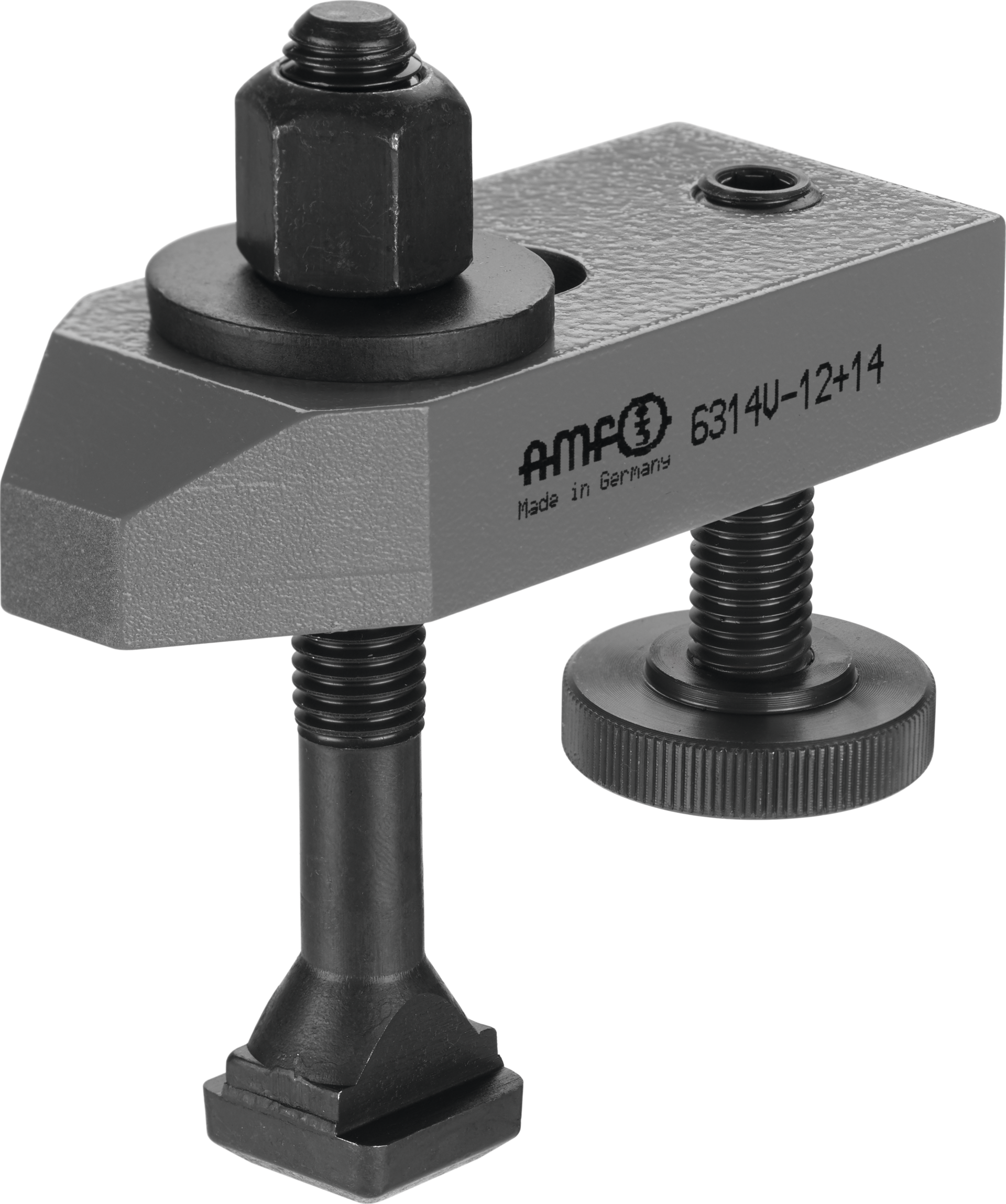

Spanneisen gerade mit verstellbarer Stützschraube H13-46mm M16x18x125mm 18mm
Vergleichen
Lieferumfang:
- komplett mit Schraube für T-Nuten DIN 787
- Mutter 6330-B
- Scheibe DIN 6340
- Stützschraube
Hinweis:

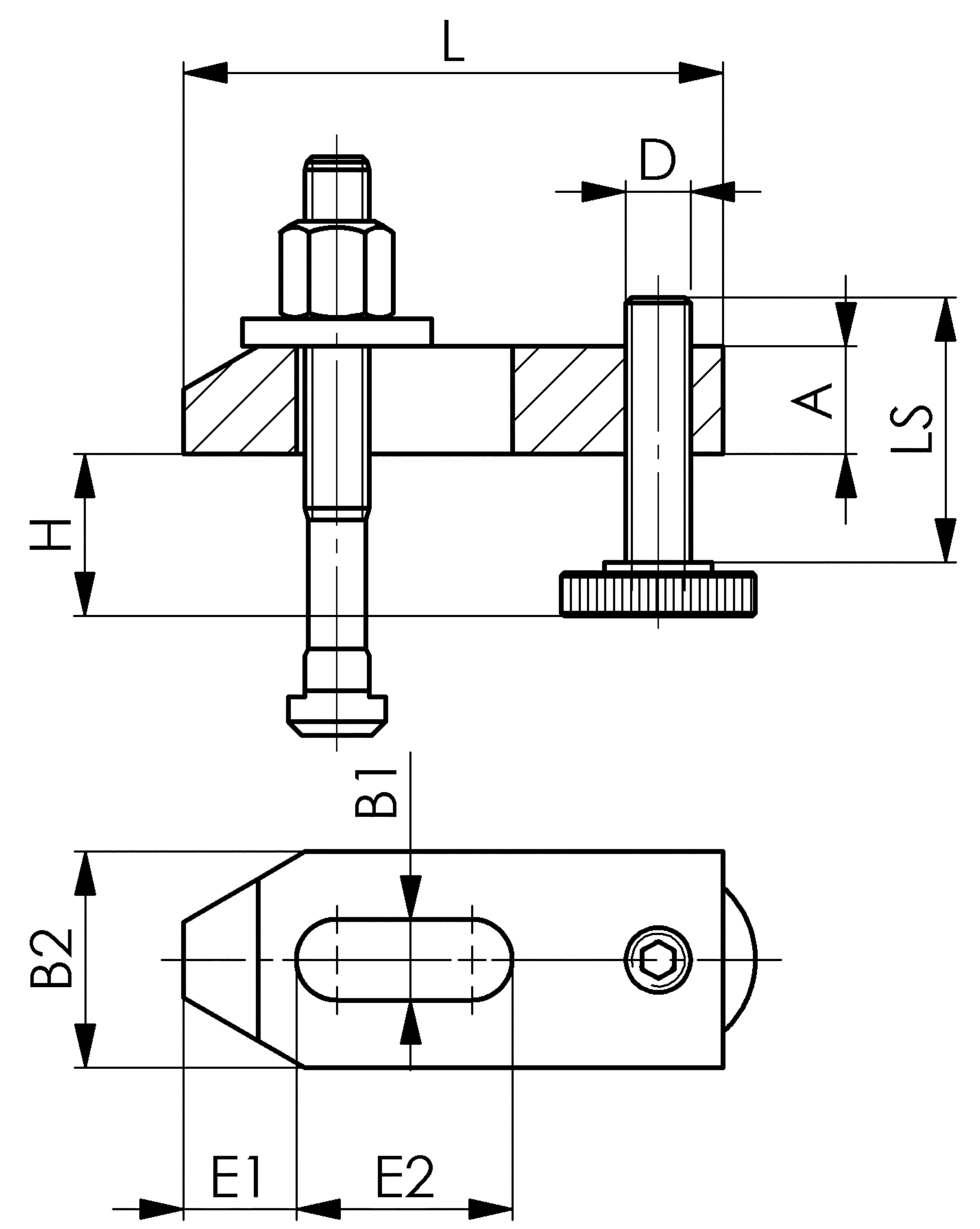

Die Einspannhöhe H ist abhängig von Nuttiefe nach DIN 650, sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht, Skizzenangabe H = Spannbereich (Tabelle)
Ausführungen
| Position | Code | B1 (mm) | Gewinde | E1 (mm) | D | B2 (mm) | Spannschraube (mm) | L (mm) | E2 (mm) | A (mm) | H (mm) | Nut (mm) | LS (mm) | Anzahl | VE | Preis/VE | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 |
|
2610014 | 14 | M12 x 49 | 21 | M12 | 40 | M12 x 14 x 100 | 100 | 40 | 20 | 10 - 38 | 14 | 49 | 1 Stück |
36,20 €
|
|||
| 2 |
|
2610012 | 14 | M12 x 49 | 21 | M12 | 40 | M12 x 12 x 100 | 100 | 40 | 20 | 10 - 40 | 12 | 49 | 1 Stück |
36,20 €
|
|||
| 1 |
|
2610010 | 11 | M10 x 39 | 15 | M10 | 30 | M10 x 10 x 80 | 80 | 30 | 15 | 8 - 32 | 10 | 39 | 1 Stück |
31,40 €
|
|||
| 5 |
|
2610018 | 18 | M16 x 55 | 26 | M16 | 50 | M16 x 18 x 125 | 125 | 45 | 25 | 13 - 46 | 18 | 55 | 1 Stück |
52,00 €
|
|||
| 7 |
|
2610022 | 22 | M20 x 69 | 30 | M20 | 60 | M20 x 22 x 160 | 160 | 60 | 30 | 16 - 65 | 22 | 69 | 1 Stück |
81,50 €
|
|||
| 6 |
|
2610020 | 22 | M20 x 69 | 30 | M20 | 60 | M20 x 20 x 160 | 160 | 60 | 30 | 16 - 65 | 20 | 69 | 1 Stück |
81,00 €
|
|||
| 4 |
|
2610016 | 18 | M16 x 55 | 26 | M16 | 50 | M16 x 16 x 125 | 125 | 45 | 25 | 13 - 48 | 16 | 55 | 1 Stück |
49,70 €
|
