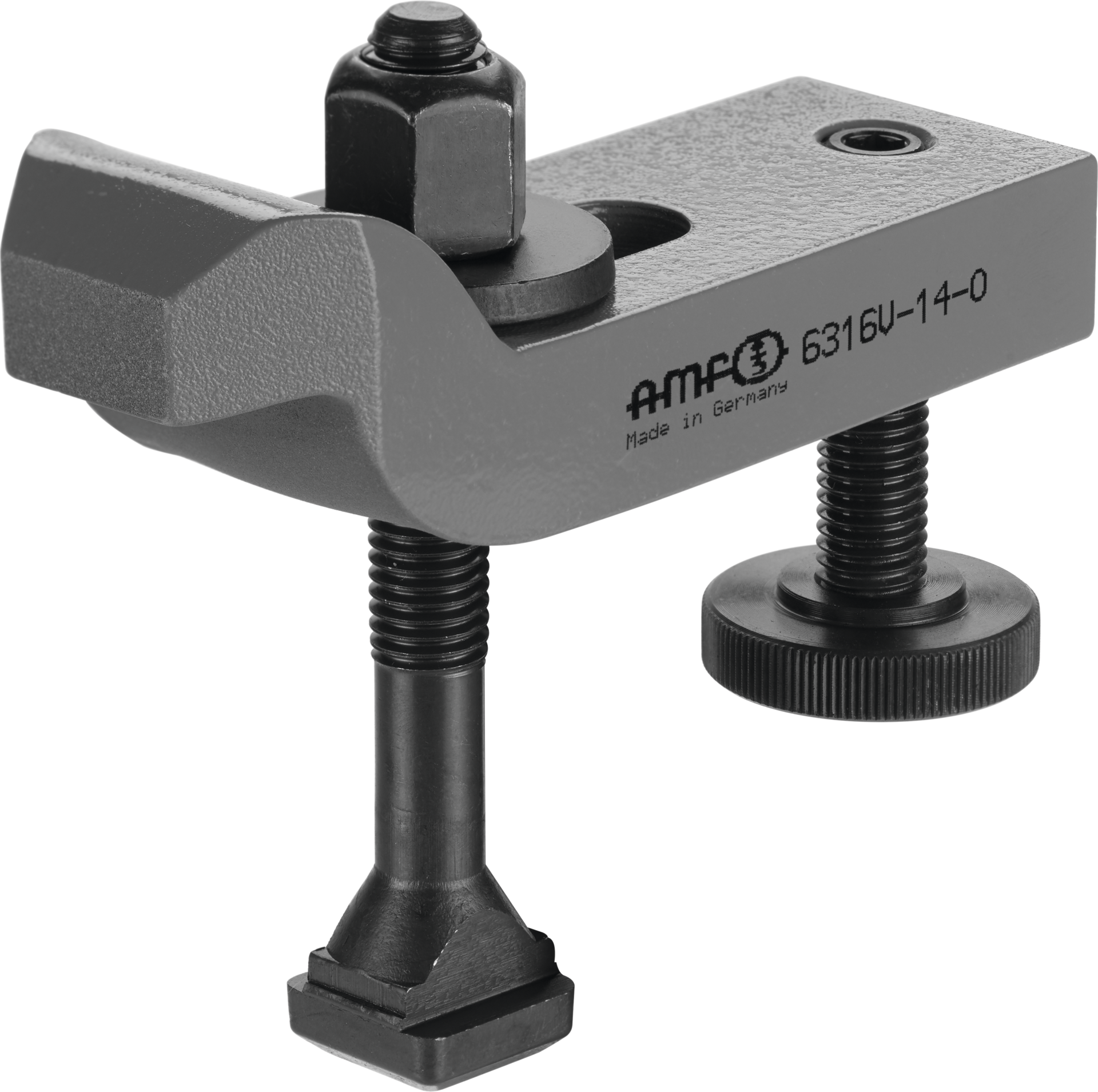

Spanneisen gekröpft mit verstellbarer Stützschraube H22-46mm M10x10x80mm 10mm
Artikelnummer:
2611010
Vergleichen
Vergütungsstahl lackiert
Lieferumfang:
Hinweis:

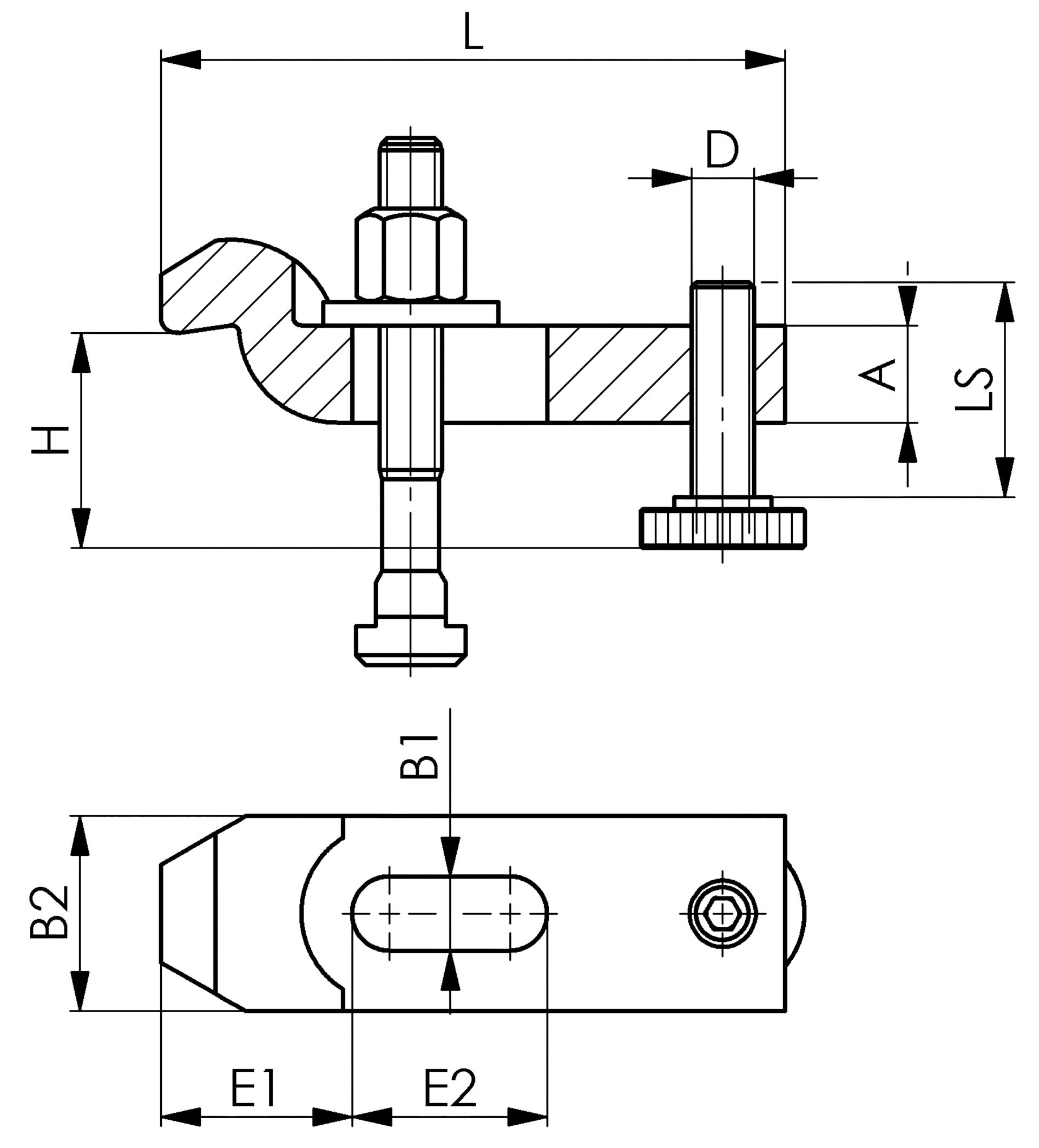

Die Einspannhöhe H ist abhängig von Nuttiefe nach DIN 650 sowie Einschraublänge der Mutter, Skizzenangabe H = Spannbereich (Tabelle).
Lieferumfang:
- komplett mit Schraube für T-Nuten DIN 787
- Mutter DIN 6330-B
- Scheibe DIN 6340
- Stützschraube
Hinweis:
Die Einspannhöhe H ist abhängig von Nuttiefe nach DIN 650 sowie Einschraublänge der Mutter, Skizzenangabe H = Spannbereich (Tabelle).
Ausführungen
| Position | Code | B2 (mm) | E2 (mm) | A (mm) | E1 (mm) | L (mm) | LS (mm) | H (mm) | Spannschraube (mm) | B1 (mm) | Gewinde | Nut (mm) | D | Anzahl | VE | Preis/VE | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
|
2611010 | 30 | 32 | 15 | 36 | 100 | 39 | 22 - 46 | M10 x 10 x 80 | 11 | M10 x 39 | 10 | M10 | 1 Stück |
42,20 €
|
|||
| 2 |
|
2611012 | 40 | 40 | 20 | 44 | 125 | 49 | 28 - 58 | M12 x 12 x 100 | 14 | M12 x 49 | 12 | M12 | 1 Stück |
48,70 €
|
|||
| 6 |
|
2611020 | 60 | 70 | 30 | 59 | 200 | 69 | 43 - 92 | M20 x 20 x 160 | 22 | M20 x 69 | 20 | M20 | 1 Stück |
103,90 €
|
|||
| 7 |
|
2611022 | 60 | 70 | 30 | 59 | 200 | 69 | 43 - 92 | M20 x 22 x 160 | 22 | M20 x 69 | 22 | M20 | 1 Stück |
104,90 €
|
|||
| 4 |
|
2611016 | 50 | 50 | 25 | 51,5 | 160 | 55 | 36 - 71 | M16 x 16 x 125 | 18 | M16 x 55 | 16 | M16 | 1 Stück |
66,00 €
|
|||
| 5 |
|
2611018 | 50 | 50 | 25 | 51,5 | 160 | 55 | 36 - 69 | M16 x 18 x 125 | 18 | M16 x 55 | 18 | M16 | 1 Stück |
66,50 €
|
|||
| 3 |
|
2611014 | 40 | 40 | 20 | 44 | 125 | 49 | 28 - 56 | M12 x 14 x 100 | 14 | M12 x 49 | 14 | M12 | 1 Stück |
48,70 €
|
