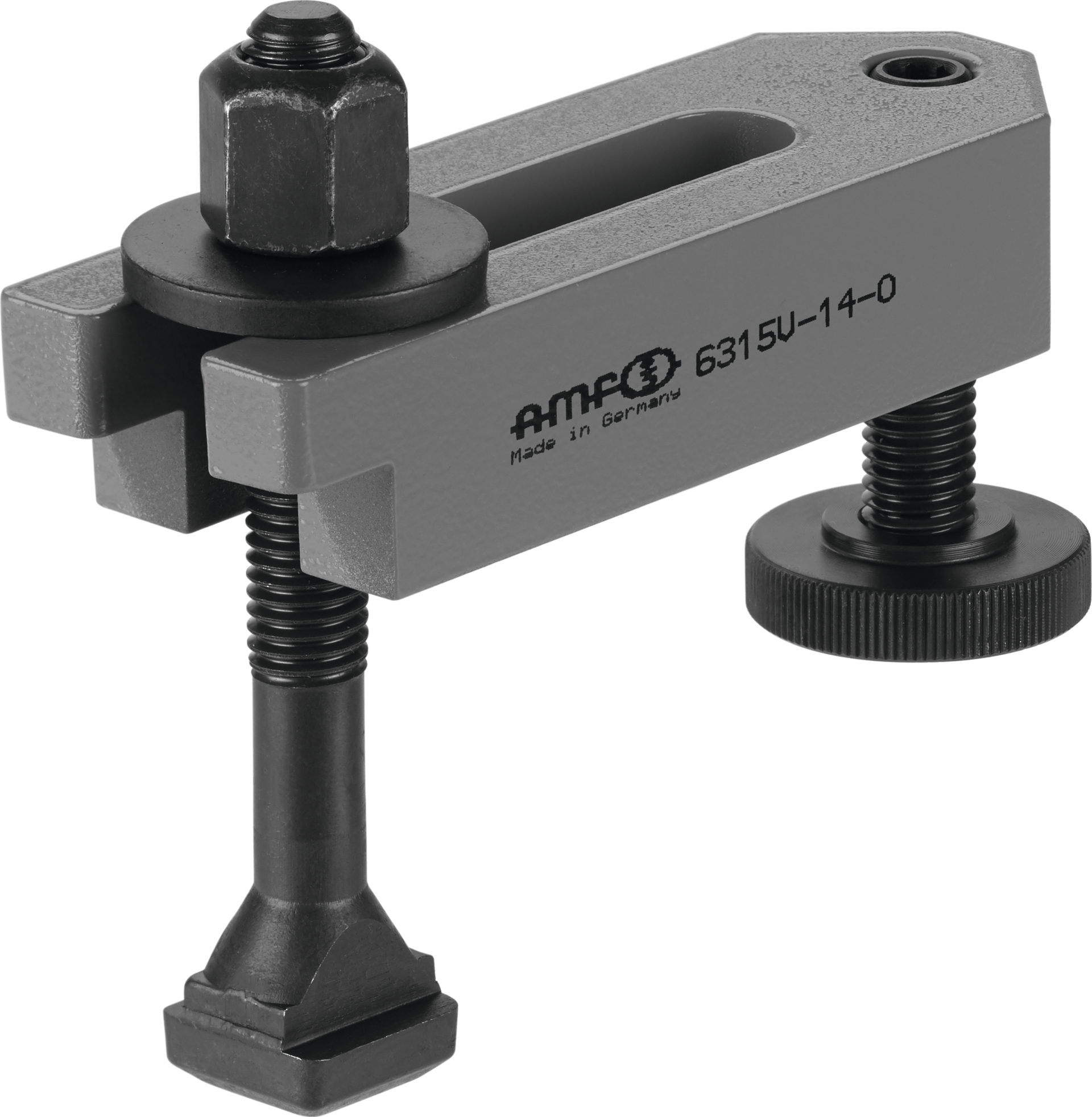

Gabelspanneisen abgesetzt mit verstellbarer Stützschraube H13-58mm M16x16x125mm 16mm
Artikelnummer:
2611516
Vergleichen
Vergütungsstahl lackiert
Lieferumfang:
Hinweis:

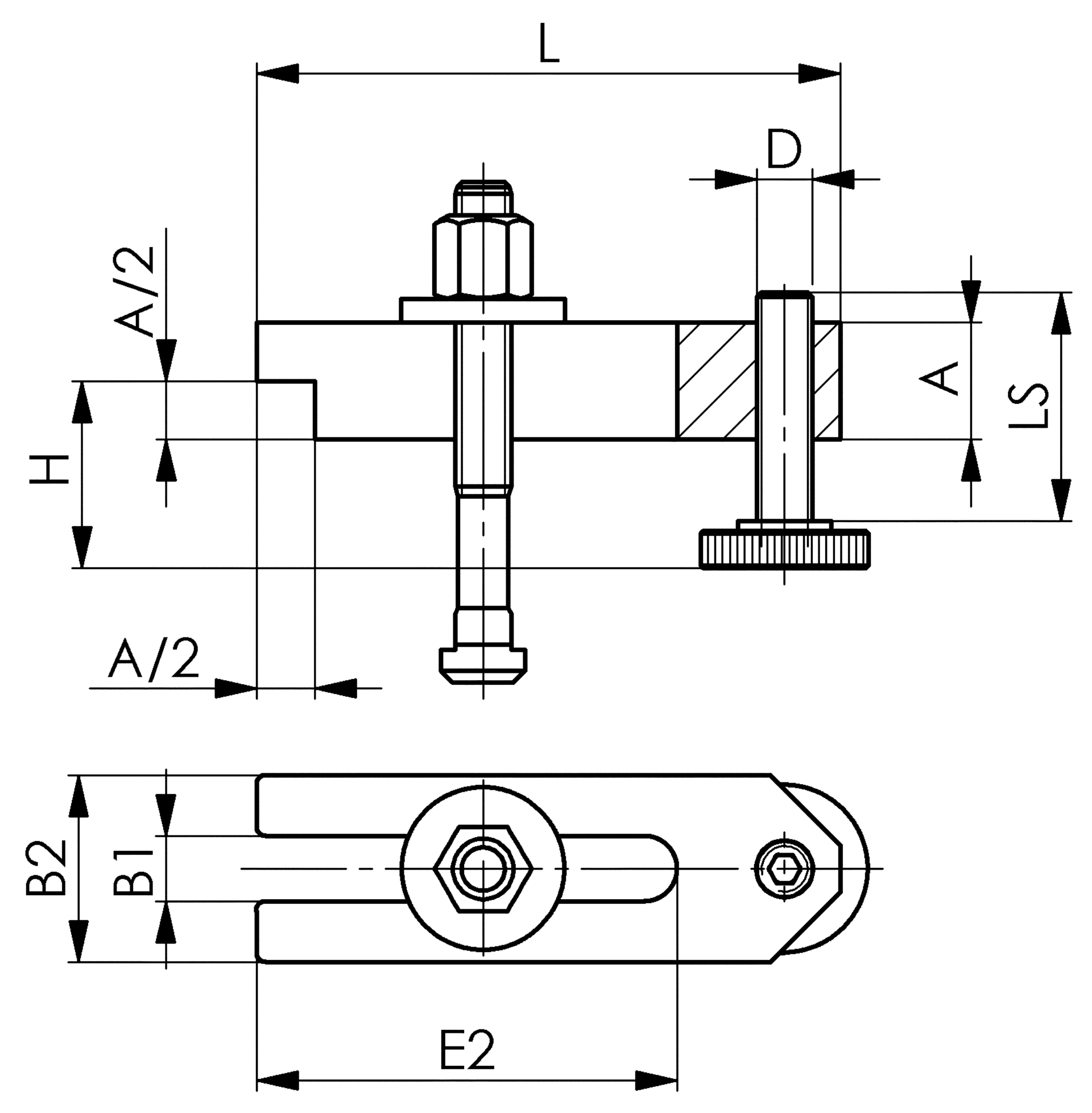

Die Einspannhöhe H ist abhängig von Nuttiefe nach DIN 650 sowie Einschraublänge der Mutter, Skizzenangabe H = Spannbereich (Tabelle).
Lieferumfang:
- komplett mit Schraube für T-Nuten DIN 787
- Mutter DIN 6330-B
- Scheibe DIN 6340
- Stützschraube
Hinweis:
Die Einspannhöhe H ist abhängig von Nuttiefe nach DIN 650 sowie Einschraublänge der Mutter, Skizzenangabe H = Spannbereich (Tabelle).
Ausführungen
| Position | Code | D | B1 (mm) | Nut (mm) | Gewinde | H (mm) | E2 (mm) | A (mm) | B2 (mm) | L (mm) | LS (mm) | Spannschraube (mm) | Anzahl | VE | Preis/VE | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 |
|
2611516 | M16 | 18 | 16 | M16 x 55 | 13 - 58 | 110 | 30 | 50 | 160 | 55 | M16 x 16 x 125 | 1 Stück |
69,80 €
|
|||
| 7 |
|
2611522 | M20 | 22 | 22 | M20 x 69 | 16 - 75 | 135 | 40 | 60 | 200 | 69 | M20 x 22 x 160 | 1 Stück |
104,90 €
|
|||
| 2 |
|
2611512 | M12 | 14 | 12 | M12 x 49 | 10 - 48 | 90 | 25 | 40 | 125 | 49 | M12 x 12 x 100 | 1 Stück |
48,70 €
|
|||
| 3 |
|
2611514 | M12 | 14 | 14 | M12 x 49 | 10 - 45 | 90 | 25 | 40 | 125 | 49 | M12 x 14 x 100 | 1 Stück |
49,20 €
|
|||
| 1 |
|
2611510 | M10 | 11 | 10 | M10 x 39 | 8 - 37 | 70 | 20 | 30 | 100 | 39 | M10 x 10 x 80 | 1 Stück |
45,00 €
|
|||
| 5 |
|
2611518 | M16 | 18 | 18 | M16 x 55 | 13 - 56 | 110 | 30 | 50 | 160 | 55 | M16 x 18 x 125 | 1 Stück |
71,20 €
|
|||
| 6 |
|
2611520 | M20 | 22 | 20 | M20 x 69 | 16 - 77 | 135 | 40 | 60 | 200 | 69 | M20 x 20 x 160 | 1 Stück |
104,90 €
|
