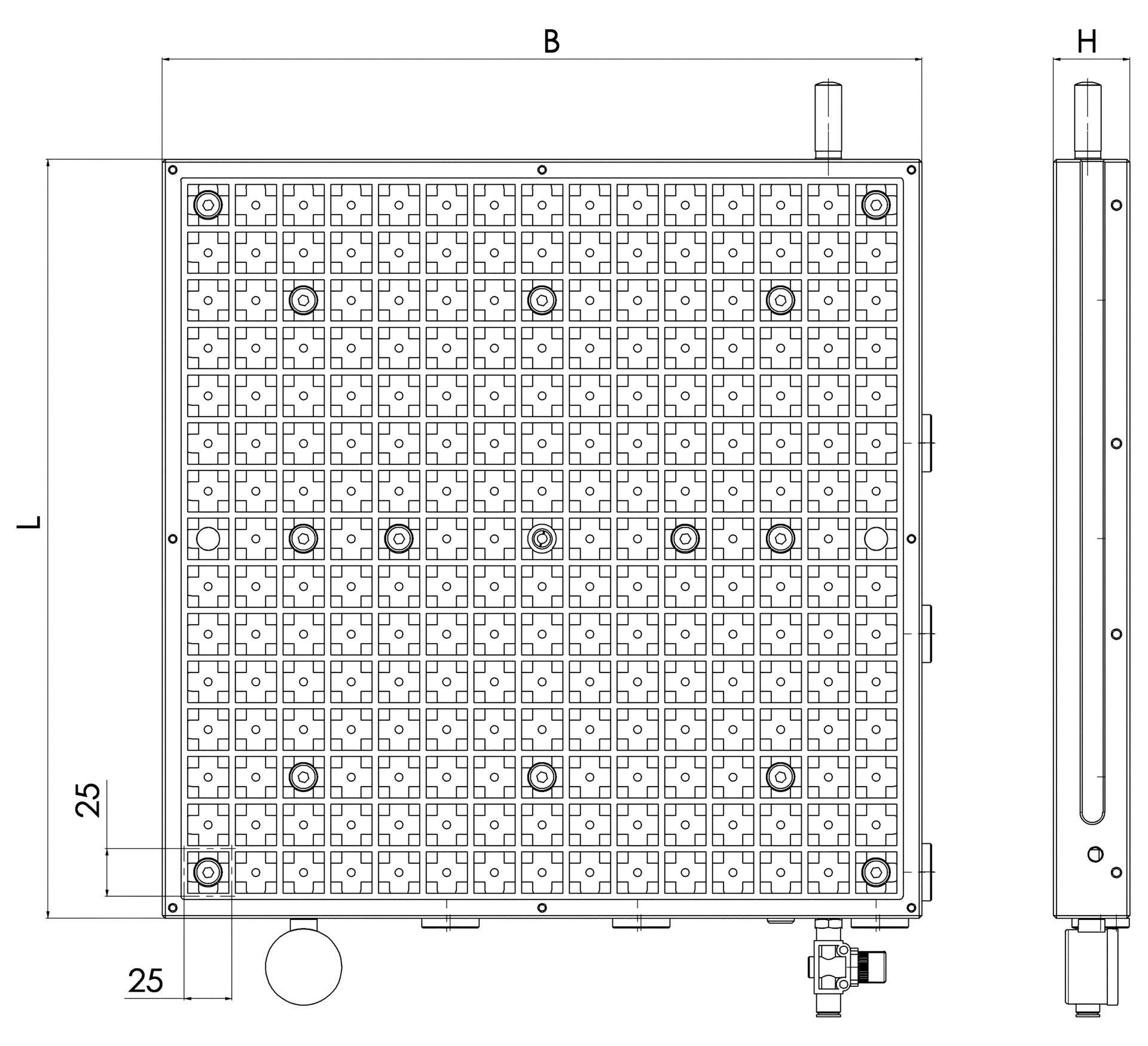

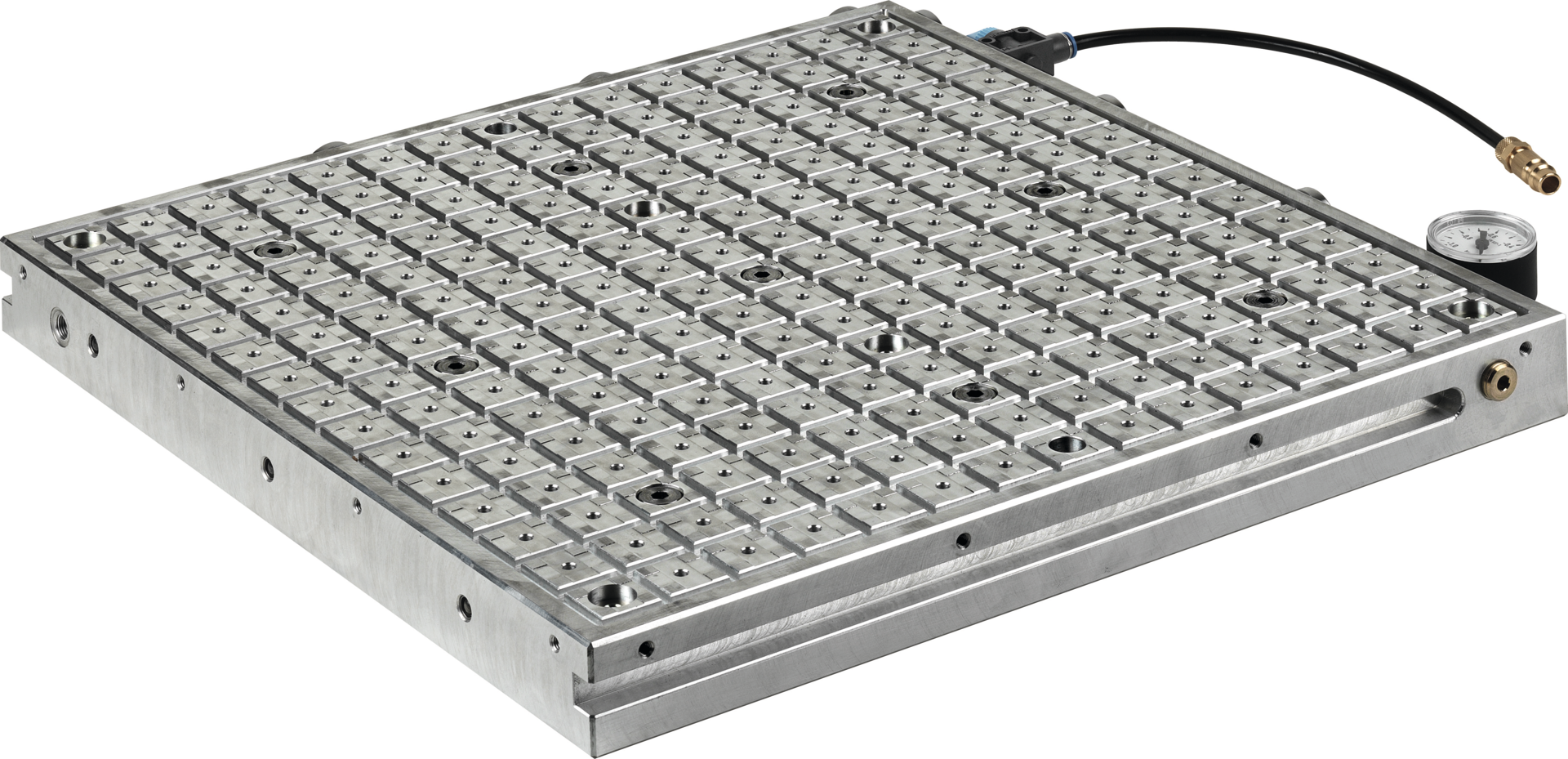

Vakuumspannplatte Raster 25 L300xB400xH40mm
Product number:
26770300X400
Compare
die Vakuumplatte hat auf der Oberseite Nuten und Ansaugstellen, durch das Einlegen der Dichtschnur können ein oder mehrere Felder für die gewünschte Werkstückgröße festgelegt werden, alle Ansaugstellen sind miteinander verbunden, einfache Positionierung durch Bohrungen für Anschlagstifte oder durch seitliche, höhenverstellbare Exzenteranschläge
Lieferumfang:
Lieferumfang:
- Grundplatte aus Aluminium
- integrierte Venturidüse
- Schalldämpfer beigelegt
- Vakuummeter
- Absperrventil
- 6 Exzenteranschläge
- Pneumatikschlauch 2 m
- Stecknippel für Druckluftanschluss
- Dichtschnur (Länge 10 m, Ø 4 mm)
| Betriebsdruck (bar): | 3,5 - 4,5 |
|---|---|
| Einsatz: | durch das Erzeugen eines Vakuums mit Hilfe der integrierten Venturidüsentechnik (im Lieferumfang enthalten) oder mit einer externen Vakuumpumpe werden die zu bearbeitenden Werkstücke gespannt, es können durch individuelle Feldeinteilung auch mehrere un |
| H (mm): | 40 |
| Rastermaß (mm): | 25 |
| max- Vakuum (%): | 93 |
