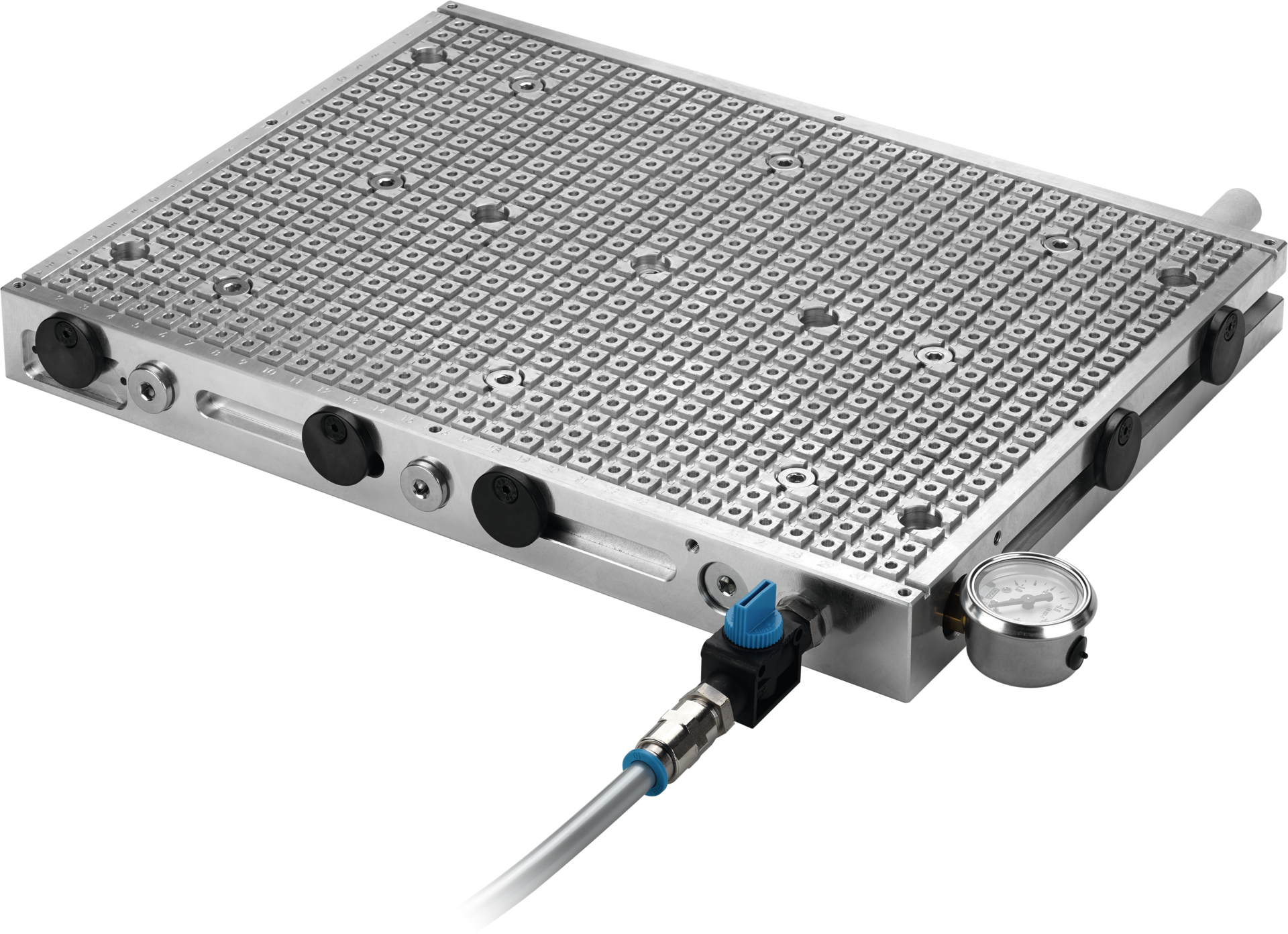

Vakuumspannplatte Premium Raster 12,5mm L400xB400xH40mm

Product number: 26769400X400

i

Select individual items in the table below for detailed information, additional images and documents.

€3,050.00*

Prices excl. VAT plus shipping costs

ex works

Print product details

Compare

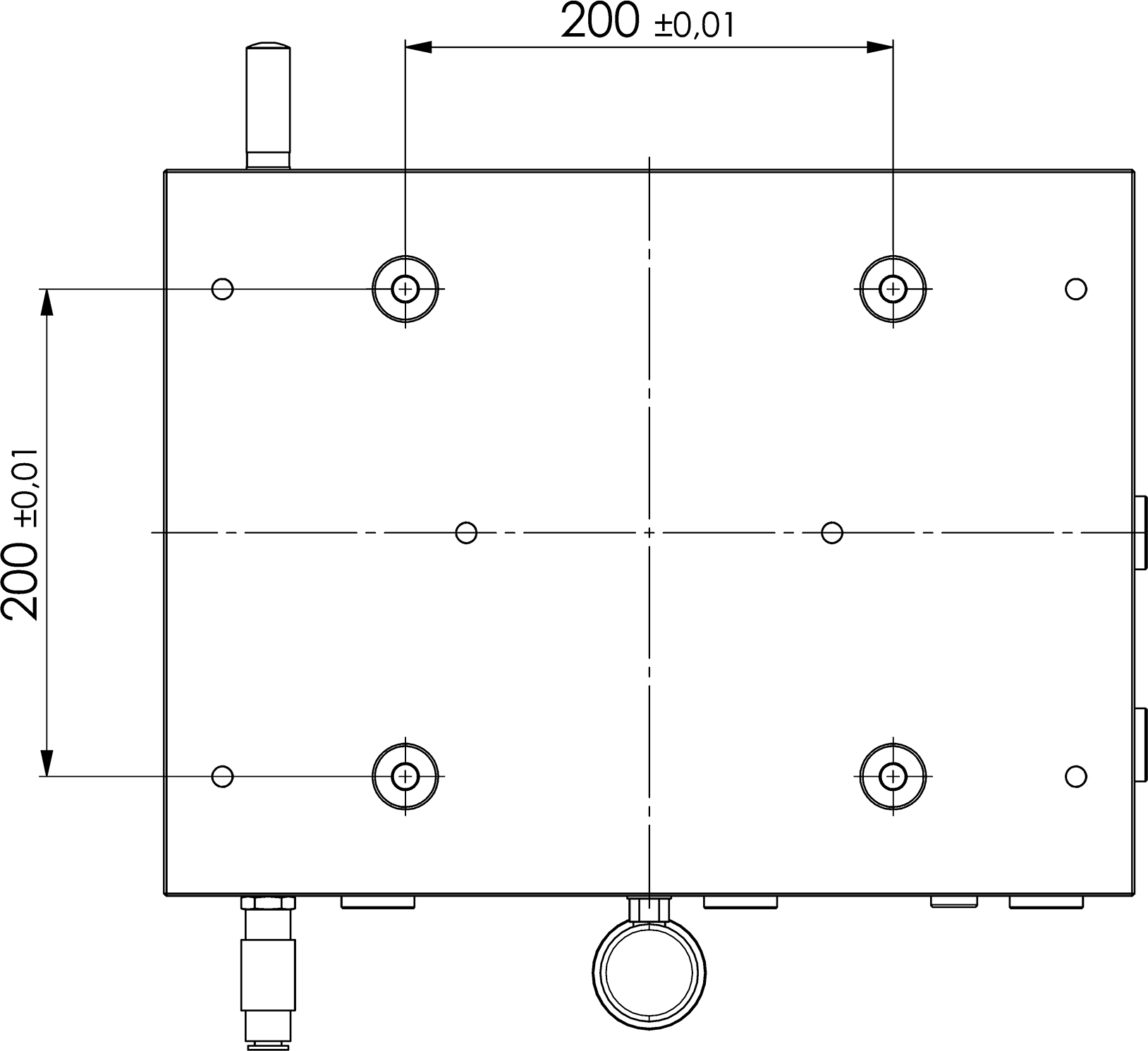

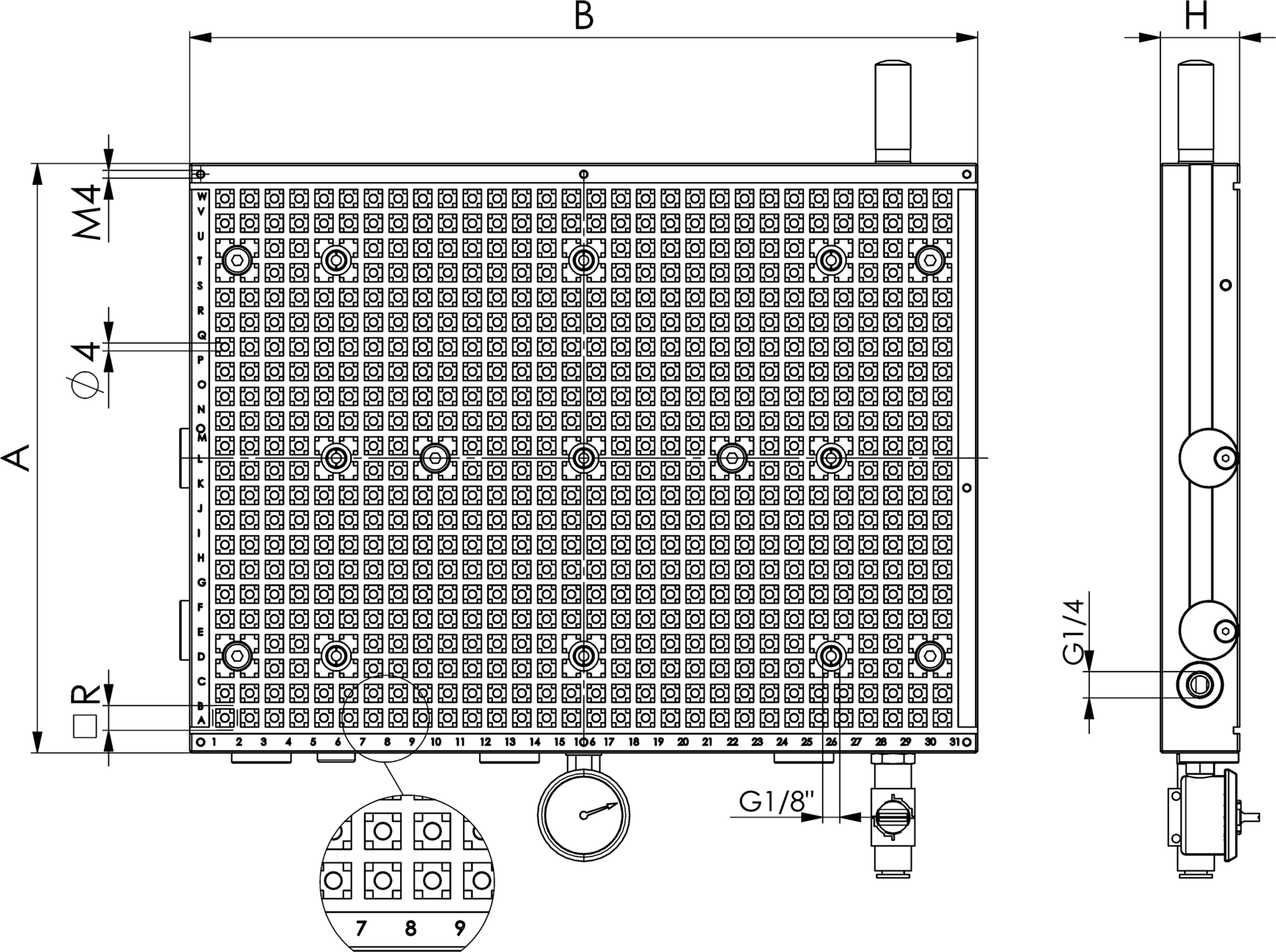

die Vakuumplatte hat auf der Oberseite Nuten und Ansaugstellen, durch das Einlegen der Dichtschnur können ein oder mehrere Felder für die gewünschte Werkstückgröße festgelegt werden, einfache Positionierung durch Bohrungen für Anschlagstifte oder durch seitliche, höhenverstellbare Exzenteranschläge, seitliche Nuten bzw. Befestigungsbohrungen (für M8) zur Befestigung der Vakuumspannplatte auf einer Grundplatte, durch die vorhandenen Aufnahmebohrungen kann die Platte in das AMF-Nullpunktspannsystem Größe K20 (M12) integriert werden
Lieferumfang:

integrierte Venturidüse
Schalldämpfer
Vakuummeter
Absperrventil
6 Exzenteranschläge
Pneumatikschlauch 2 m
Stecknippel für Druckluftanschluss
Dichtschnur (Länge 10 m, ∅ 4 mm, schwarz)
Dichtschnur (Länge 10 m, ∅ 4 mm, grau)

Betriebsdruck (bar):	3,5 - 4,5
Einsatz:	kann sowohl durch Druckluft in Verbindung mit der integrierten Venturidüse als auch mit einer externen Vakuumpumpe betrieben werden, typische Anwendungen sind Fräs- und Schleifarbeiten, sofort einsetzbar
H (mm):	40
Material:	Aluminium
Toleranz:	H +/-0,1
max- Vakuum (%):	92

Variants

Position	Code	R (mm)	Ausführung	Gewicht (kg)	Anzahl der Ansaugstellen	B (mm)	L (mm)	PU	Price/PU
4	26769400X400	12,5	1 Düse, 4 Bohrungen	16	9	400	400	1 Stück	€3,050.00
3	26769300X400	12,5	1 Düse, 4 Bohrungen	12	9	400	300	1 Stück	€2,315.00
5	26769400X600	12,5	1 Düse, 6 Bohrungen	24	9	600	400	1 Stück	€3,900.00
6	26769600X800	25	2 Düsen, 2 x 6 Bohrungen	50	16	800	600	1 Stück	€4,950.00
1	26769150X150	12,5	1 Düse, ohne Bohrungen	1	1	150	150	1 Stück	€1,640.00
2	26769300X200	12,5	1 Düse, 2 Bohrungen	6	3	200	300	1 Stück	€1,700.00
