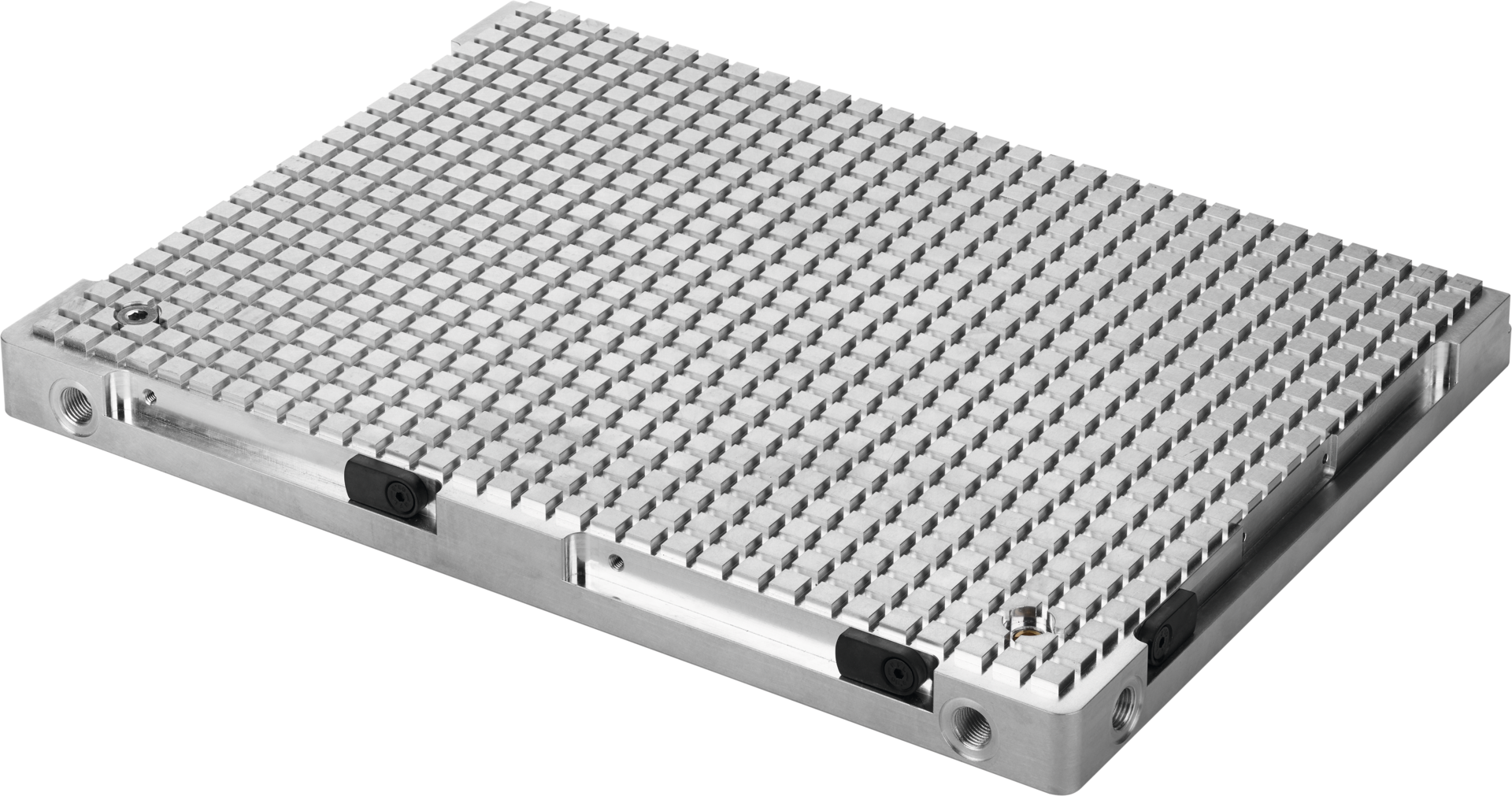

Vakuumspannplatte Basic Raster 12,5mm L290xB390xH30mm
Product number:
26768290X390
Compare

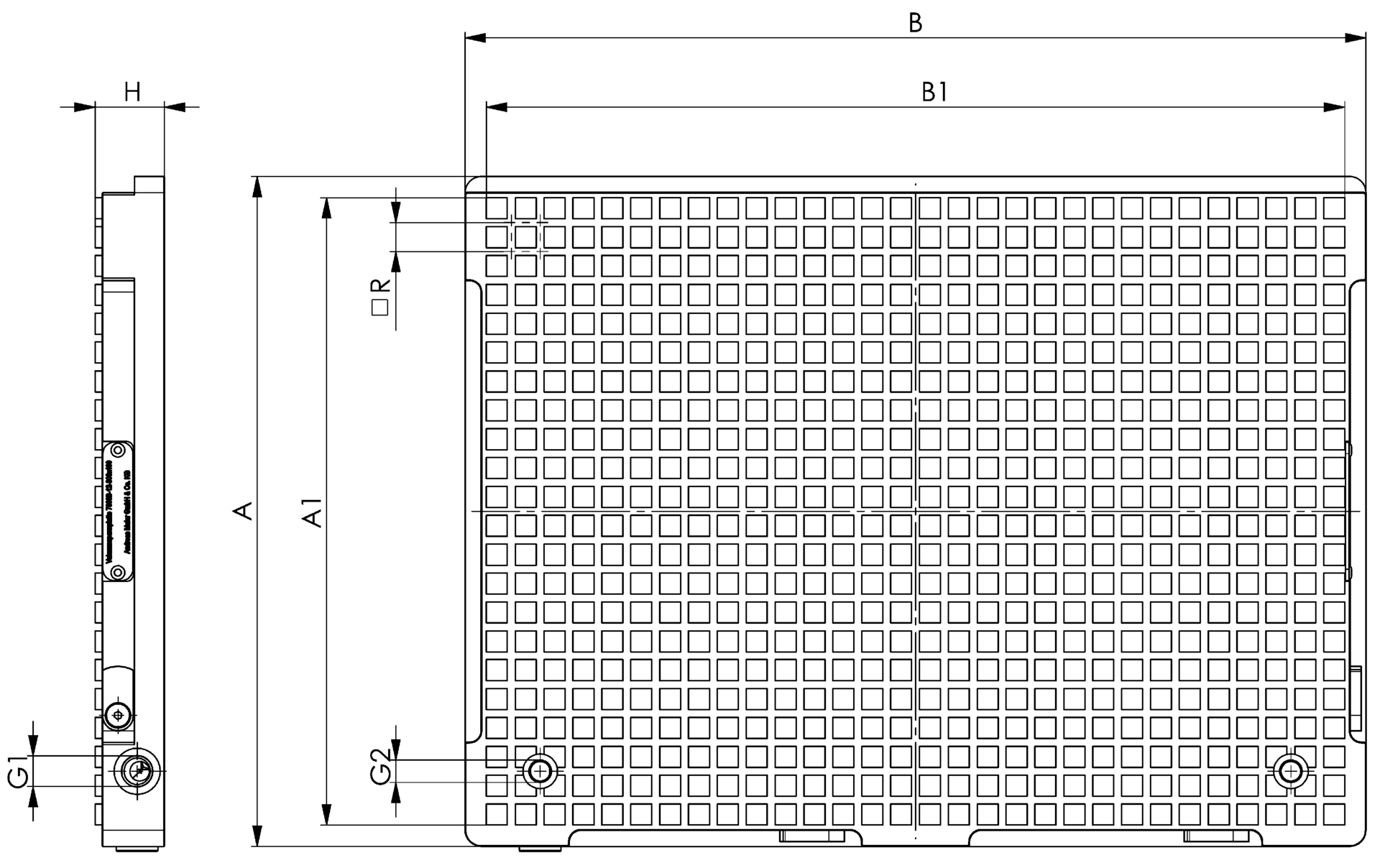

die Vakuumplatte hat auf der Oberseite Nuten und Ansaugstellen, durch das Einlegen der Dichtschnur können ein oder mehrere Felder für die gewünschte Werkstückgröße festgelegt werden, einfache Positionierung durch seitliche Exzenteranschläge, mit seitlichem Spannrand zur Befestigung der Vakuumspannplatte auf einer Grundplatte, nachträgliche Bohrungen für ZPS K10 (M8) sind möglich, Maß G1 = G1/4", Maß G2 = G1/8"
Lieferumfang:
Lieferumfang:
- Ansaugfilter
- Dichtschnur (Länge 10 m, ∅ 4 mm, schwarz)
| Einsatz: | kann sowohl durch Druckluft in Verbindung mit einer externen Venturidüse (Vakuumerzeiger Art.-Nr. 26773) als auch mit einer externen Vakuumpumpe betrieben werden, typische Anwendungen sind Fräs- und Schleifarbeiten, sofort einsetzbar |
|---|---|
| H (mm): | 30 |
| Material: | Aluminium |
| R (mm): | 12,5 |
| Toleranz: | H +/-0,1 |
Variants
| Position | Code | L (mm) | B1 (mm) | Anzahl der Ansaugstellen | B (mm) | A1 (mm) | Gewicht (kg) | Quantity | PU | Price/PU | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 |
|
26768290X390 | 290 | 371,5 | 2 | 390 | 271,5 | 8,5 | 1 Stück |
€946.60
|
|||
| 4 |
|
26768390X590 | 390 | 571,5 | 3 | 590 | 371,5 | 17,3 | 1 Stück |
€1,670.20
|
|||
| 3 |
|
26768390X390 | 390 | 371,5 | 2 | 390 | 371,5 | 11,5 | 1 Stück |
€1,113.30
|
|||
| 1 |
|
26768190X290 | 190 | 271,5 | 1 | 290 | 171,5 | 4,1 | 1 Stück |
€667.90
|
