Schaft-Eckfräser "VSM11" Z1 IK für WSP XD..1104.. D12mm L100mm

Product number: 17016312X1

Select individual items in the table below for detailed information, additional images and documents.

€187.50*

Prices excl. VAT plus shipping costs

1 available

Print product details

Compare

Downloads

werkstoffuebersicht

schnittwertempfehlungen

hoch positives Werkzeug mit einzigartiger Geometrie zum Erreichen von hervorragenden Oberflächengüten, exakt 90° Schulterflächen bei niedrigen Schnittkräften und gleichmäßiger problemloser Schnittleistung

Ap1 max (mm):	11
Bearbeitungsverfahren:	Eckfräsen/Planfräsen/Zirkularfräsen/Nutenfräsen/Auskammern/Eintauchfraesen
Einsatz:	zum Plan-, Nut- und Eckfräsen sowie Bohrzirkularfräsen und Schrägeintauchen, auf CNC-Maschinen, BAZ und Maschinen mit geringer Antriebsleistung
Einstellbarkeit:	Nein
Form des Schaftes:	Zylinder
IK:	mit Kühlschmierstoff-Austritt radial
Norm:	Werksnorm
Passend zu:	WSP XD..1104
Schneidrichtung:	rechts

Variants

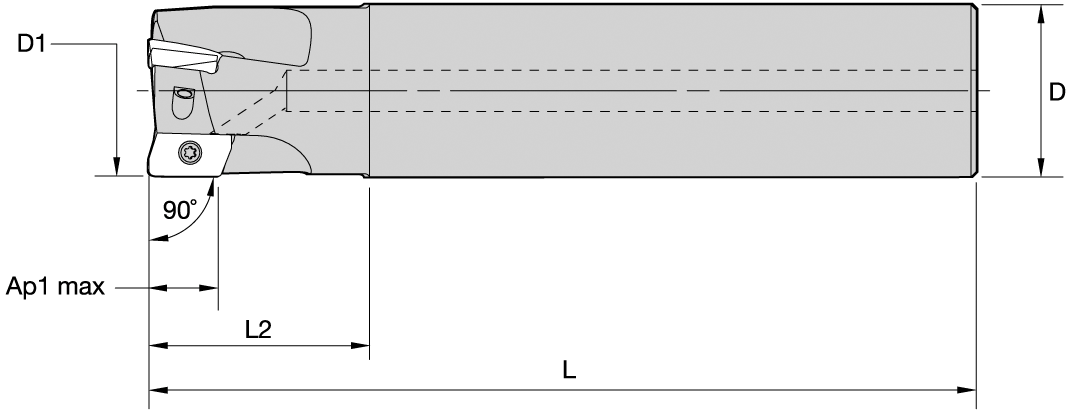

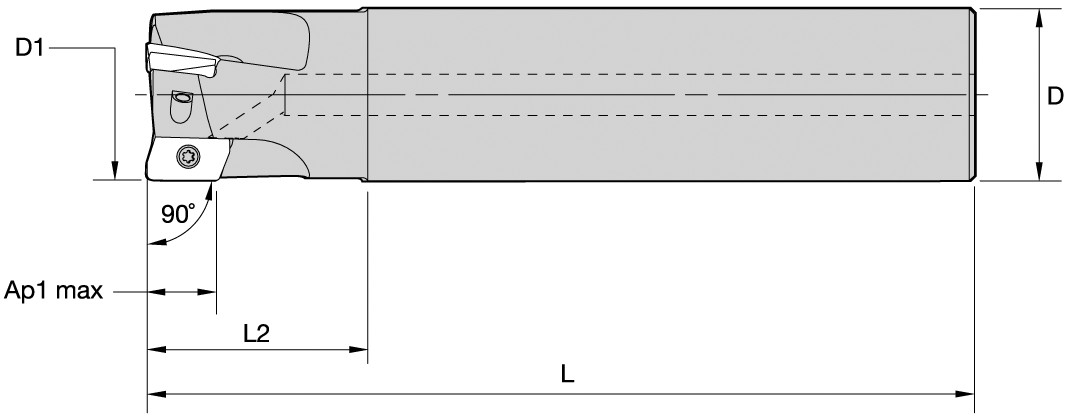

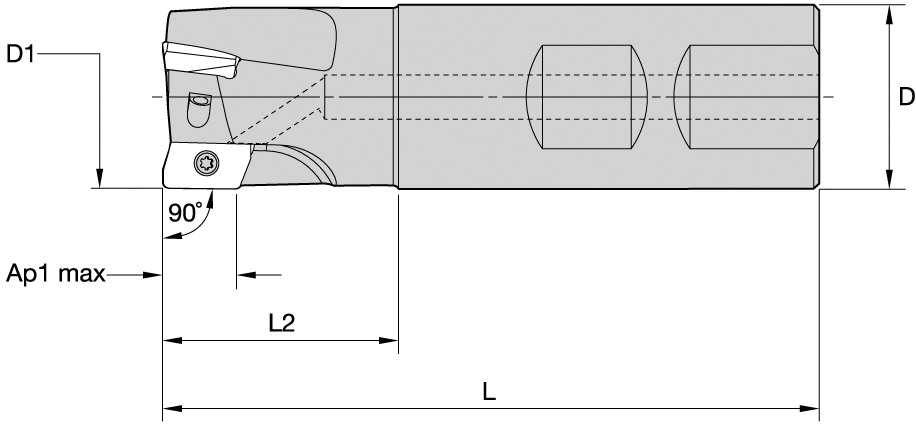

Position	Code	L2 (mm)	Z	D (mm)	D1 (mm)	L (mm)	Winkel (°)	Ausführung	PU	Price/PU
5	17016325X3	33	3	25	25	120	5,3	DIN 1835-A (HA-Schaft)	1 Stück	€264.00
8	17016332X5	41	5	32	32	130	3,6	DIN 1835-A (HA-Schaft)	1 Stück	€318.50
6	17016225X4	31	4	25	25	88	5,3	DIN 1835-B (HB-Schaft)	1 Stück	€269.50
2	17016418X2	25	2	16	18	170	9,7	DIN 1835-A (HA-Schaft)	1 Stück	€264.00
3	17016420X2	41	2	20	20	170	7,8	DIN 1835-A (HA-Schaft)	1 Stück	€264.00
7	17016230X4	31	4	25	30	88	3,2	DIN 1835-B (HB-Schaft)	1 Stück	€285.00
1	17016416X2	25	2	16	16	170	10	DIN 1835-A (HA-Schaft)	1 Stück	€252.50
3	17016220X2	30	2	20	20	81	7,8	DIN 1835-B (HB-Schaft)	1 Stück	€225.50
2	17016316X2	31	2	16	16	100	10	DIN 1835-A (HA-Schaft)	1 Stück	€219.50
4	17016320X3	31	3	20	20	110	7,8	DIN 1835-A (HA-Schaft)	1 Stück	€247.00
1	17016212X1	21	1	16	12	70	3,7	DIN 1835-B (HB-Schaft)	1 Stück	€198.50
8	17016432X3	65	3	32	32	250	3,6	DIN 1835-A (HA-Schaft)	1 Stück	€328.50
2	17016216X2	21	2	16	16	70	10	DIN 1835-B (HB-Schaft)	1 Stück	€219.50
7	17016332X3	41	3	32	32	130	3,6	DIN 1835-A (HA-Schaft)	1 Stück	€291.00
8	17016232X4	39	4	32	32	100	3,6	DIN 1835-B (HB-Schaft)	1 Stück	€285.00
3	17016320X2	31	2	20	20	110	7,8	DIN 1835-A (HA-Schaft)	1 Stück	€230.50
7	17016425X4	50	4	25	25	210	5,3	DIN 1835-A (HA-Schaft)	1 Stück	€307.50
6	17016325X4	33	4	25	25	120	5,3	DIN 1835-A (HA-Schaft)	1 Stück	€274.50
1	17016312X1	25	1	16	12	100	3,7	DIN 1835-A (HA-Schaft)	1 Stück	€187.50
5	17016225X3	31	3	25	25	88	5,3	DIN 1835-B (HB-Schaft)	1 Stück	€258.00
5	17016422X3	30	3	20	22	170	6,6	DIN 1835-A (HA-Schaft)	1 Stück	€297.00
4	17016220X3	30	3	20	20	81	7,8	DIN 1835-B (HB-Schaft)	1 Stück	€247.00
6	17016425X3	50	3	25	25	210	5,3	DIN 1835-A (HA-Schaft)	1 Stück	€297.00
4	17016420X3	41	3	20	20	170	7,8	DIN 1835-A (HA-Schaft)	1 Stück	€280.50
9	17016232X5	39	5	32	32	100	3,6	DIN 1835-B (HB-Schaft)	1 Stück	€313.50

Zubehör von
