Rauheitsmessgerät W10 Waveline
Product number:
34964
Compare

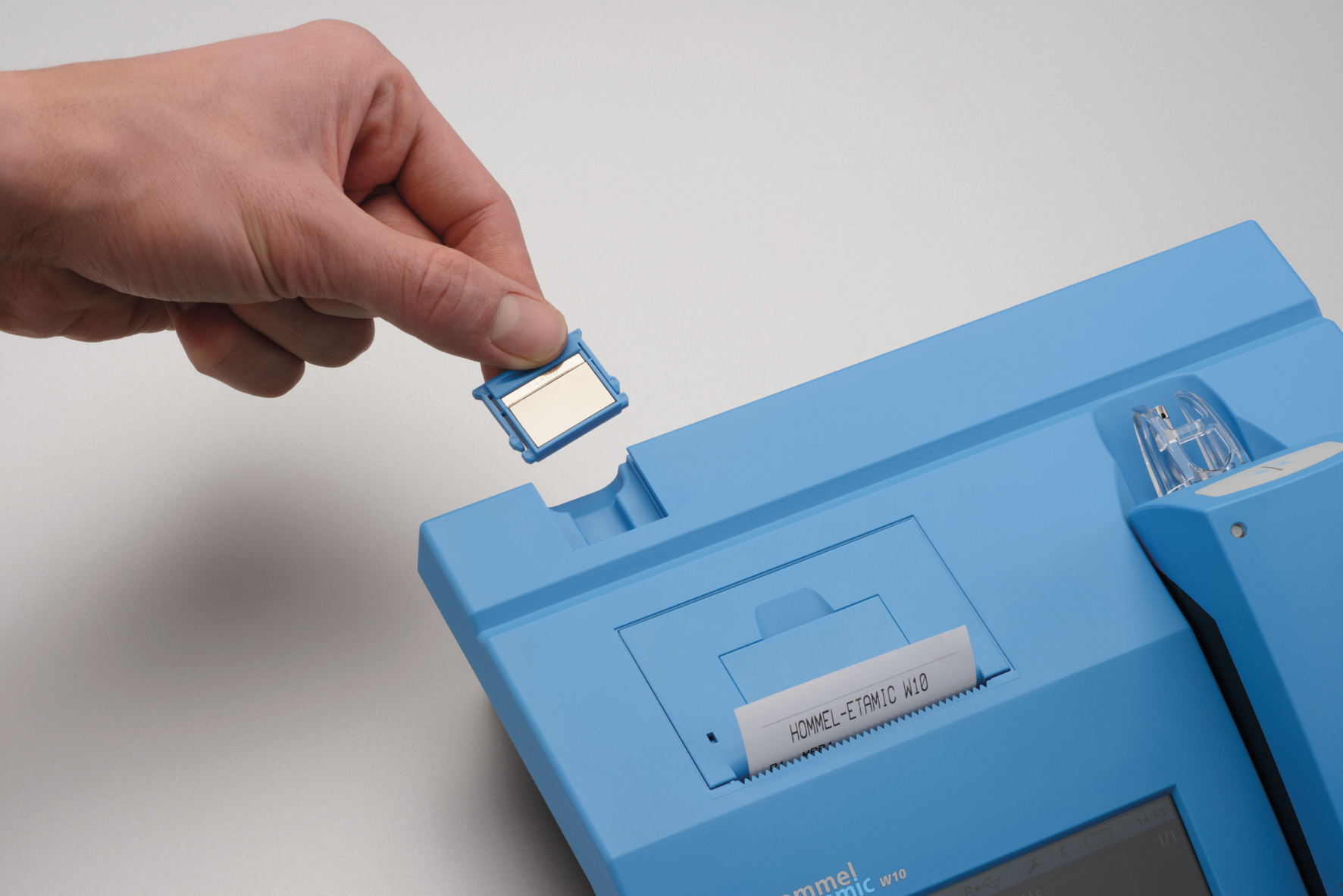

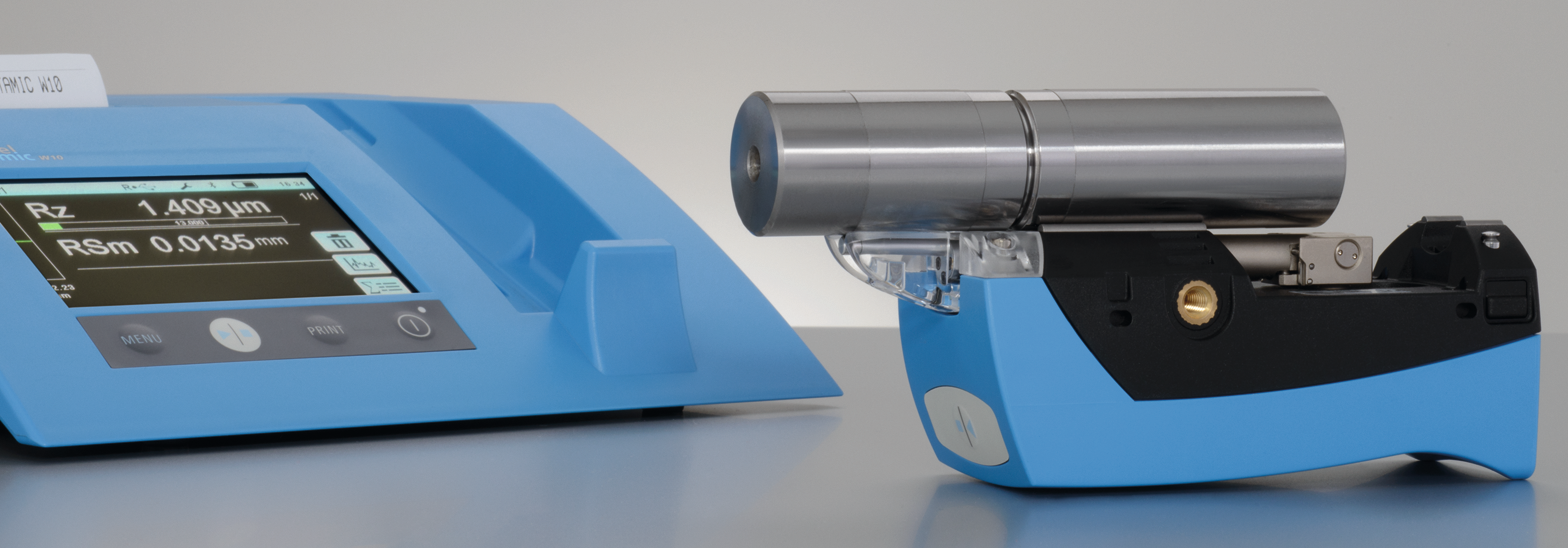

mobil und netzunabhängig, kabellose Vorschubeinheit, intuitive Bedienung über großes, farbiges Touchscreen-Display, Lade- und Ablageschale für Vorschubeinheit im Grundgerät, integriertes Raunormal und Drucker, austauschbarer Taster, Taster um 90° schwenkbar, Werkstückauflage über präzise geschliffene Auflagewellen
Elektronische Funktionen: EIN, Rauheitskenngrößenwahl, Cut-off-Länge, Messstrecke, Messwertspeicher (2000 Messdatensätze/Kenngrößen und 500 Profildatensätze), 5 Messprogramme, Grenzwerteingabe, Statistik, automatische Abschaltung
Funktionen Druckerausgabe: Messbedingungen, Kenngrößen, Rauheitsprofil, Abottkurve, Statistik

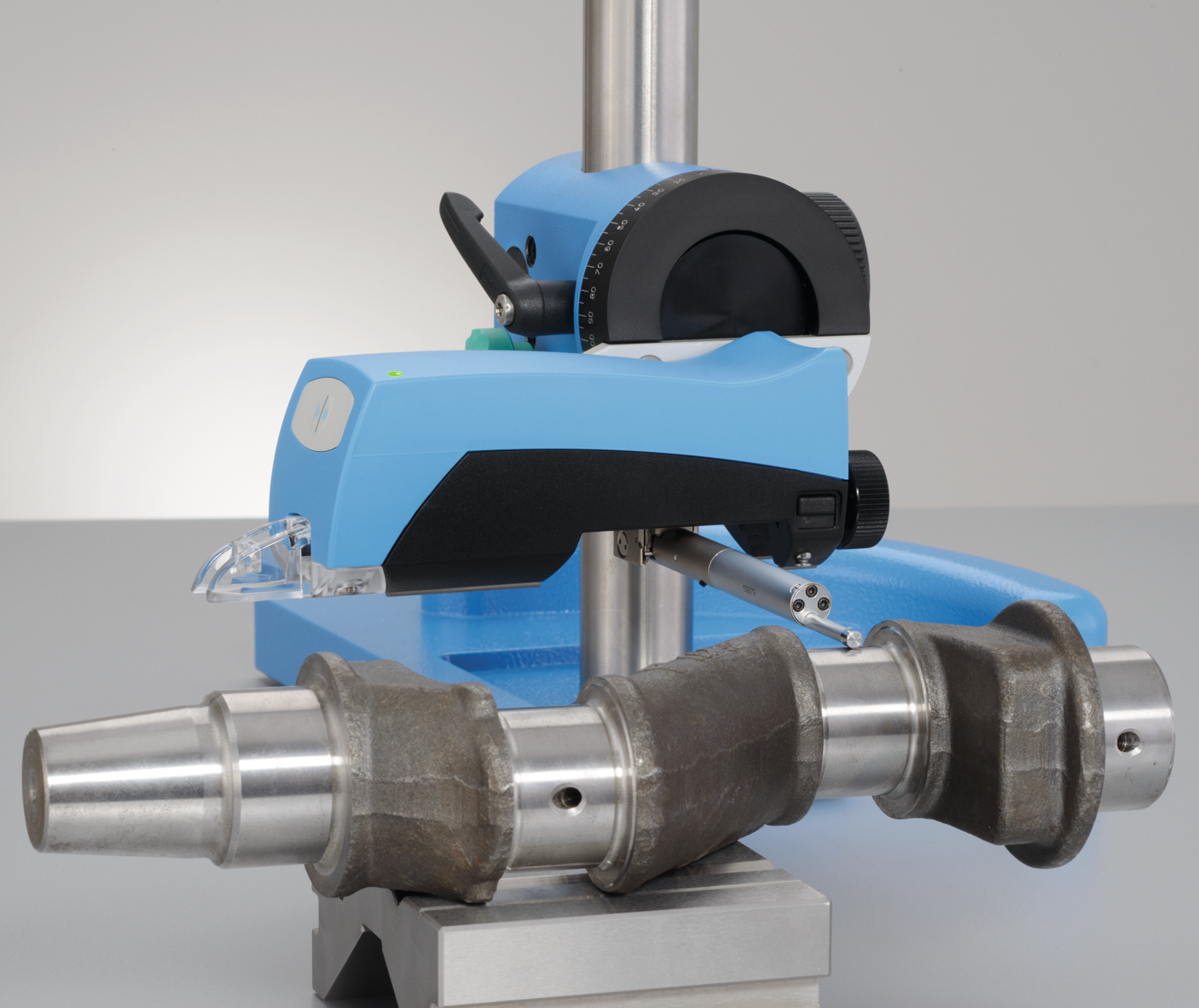

Optional: Taster und Stativ auf Anfrage lieferbar
Lieferumfang:
Grundgerät W10, Taster T1R 2 µm/90°, Ladegerät, Netzteil, Li-Ionen-Akku, Raunormal, integrierter Drucker und Koffer
Fehlergrenze:
Gesamtabweichung nach DIN 4772 Klasse 1
Rauheitskenngrößen:
40 Stück nach DIN EN ISO 4287: Ra, Rz, Rmax, Rt, Rq, RSm, Rc, Rp, Rv, Rsk, Rku, Rdc, Rdq, RzISO, Rmr, Rmr(c), C(Rmr) nach DIN EN ISO 13565-1, -2: Rk, Rpk, Rvk, Mr1, Mr2, A1, A2,Rpk*, Rvk*, Vo0.001 nach Motif DIN EN ISO 12085: R, AR, Rx, CR, CF, CL, Nr nach AMSE B46.1: Rp, Rpm nach JIS B601 (2001): Rz-JIS nach DIN EN 10049: RPc nach Daimler MBN 31007: R3z spez. Kenngrößen: Dichtungskenngröße Rmr (Faktor x Kenngröße)
Elektronische Funktionen: EIN, Rauheitskenngrößenwahl, Cut-off-Länge, Messstrecke, Messwertspeicher (2000 Messdatensätze/Kenngrößen und 500 Profildatensätze), 5 Messprogramme, Grenzwerteingabe, Statistik, automatische Abschaltung
Funktionen Druckerausgabe: Messbedingungen, Kenngrößen, Rauheitsprofil, Abottkurve, Statistik
Optional: Taster und Stativ auf Anfrage lieferbar
Lieferumfang:
Grundgerät W10, Taster T1R 2 µm/90°, Ladegerät, Netzteil, Li-Ionen-Akku, Raunormal, integrierter Drucker und Koffer
Fehlergrenze:
Gesamtabweichung nach DIN 4772 Klasse 1
Rauheitskenngrößen:
40 Stück nach DIN EN ISO 4287: Ra, Rz, Rmax, Rt, Rq, RSm, Rc, Rp, Rv, Rsk, Rku, Rdc, Rdq, RzISO, Rmr, Rmr(c), C(Rmr) nach DIN EN ISO 13565-1, -2: Rk, Rpk, Rvk, Mr1, Mr2, A1, A2,Rpk*, Rvk*, Vo0.001 nach Motif DIN EN ISO 12085: R, AR, Rx, CR, CF, CL, Nr nach AMSE B46.1: Rp, Rpm nach JIS B601 (2001): Rz-JIS nach DIN EN 10049: RPc nach Daimler MBN 31007: R3z spez. Kenngrößen: Dichtungskenngröße Rmr (Faktor x Kenngröße)
| Ablesung (nm): | 6 |
|---|---|
| Abmessung Grundgerät (mm): | 227 x 225 x 70 |
| Abmessung Vorschubeinheit (mm): | 151 x 50 x 55 |
| Anzeige: | 4,3" TFT, Touchscreen |
| Anzeige: | LCD |
| Cut-off-Länge (mm): | 0,08-0,25-0,8-2,5-8 |
| Datenausgang: | Bluetooth®-Schnittstelle, USB |
| Datenverbindung: | Bluetooth |
| Filterverfahren: | DIN EN ISO 11562: Gaußfilter DIN EN ISO 16610-21: Gaußfilter DIN EN ISO 13565-1: Filter für Rk-Kenngrößen DIN EN ISO 3274: λs-Filter |
| Messart: | Gleitkufe |
| Messprinzip: | Tastschnittverfahren |
| Messspanne (mm): | +/- 0,1 |
| Nachweis: | Werkszertifikat |
| Querabtastung: | ja |
| Taster: | T1E, 2 µm/90° |
| Tastgeschwindigkeit (mm/s): | 0,15/0,5/1, Rücklauf 3 |
| UN-Nummer: | UN 3480 |
| Wahl der Anzahl Cut-offs: | 1-n (max. Taststrecke) |
