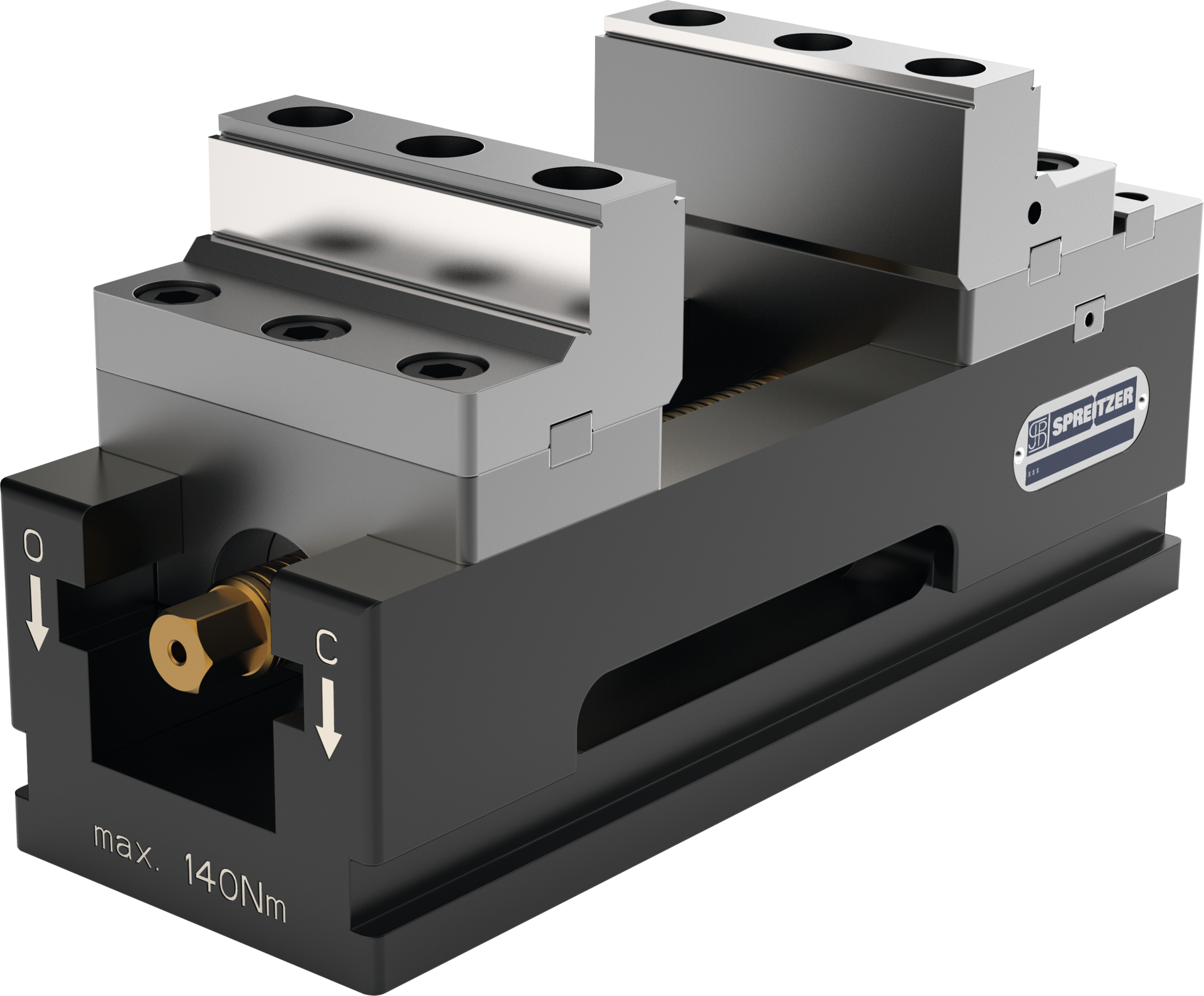

Kompaktspanner mechanisch MSU mit Stufenwendebacken MSU 220-80
Product number:
240059220-80
Compare
sichere und exakte Spannung von Werkstücken zum vorgegebenen Festanschlag, vergüteter Werkzeugstahl, oberflächengehärtet, Funktionsflächen präzisionsgeschliffen, gehärtete Spindel, eingeschliffene Grundbacken, offene Bauweise für maximalen Späneabfluss, Wendebacken für maximalen Spannbereich, Paarungsgenauigkeit 0,02 mm
Lieferumfang:
1 Zentrischspanner mit Bedienungsanleitung und 2 Wendebacken gestuft (mit 3 geschliffenen Spannstufen)
Hinweis:
Alle Spannbackenvarianten der Zentrischspanner Baureihe MZU können auf dem Kompaktspanner MSU verwendet werden. Der Spannbackenanschluss ist zu 100 % kompatibel. Weitere Ausführungen auf Anfrage lieferbar!
Lieferumfang:
1 Zentrischspanner mit Bedienungsanleitung und 2 Wendebacken gestuft (mit 3 geschliffenen Spannstufen)
Hinweis:
Alle Spannbackenvarianten der Zentrischspanner Baureihe MZU können auf dem Kompaktspanner MSU verwendet werden. Der Spannbackenanschluss ist zu 100 % kompatibel. Weitere Ausführungen auf Anfrage lieferbar!
| Einsatz: | umfangreiches Spannbackenprogramm bietet höchste Flexibilität auf Mehrachsen-Bearbeitungszentren und Automationssystemen |
|---|
Variants

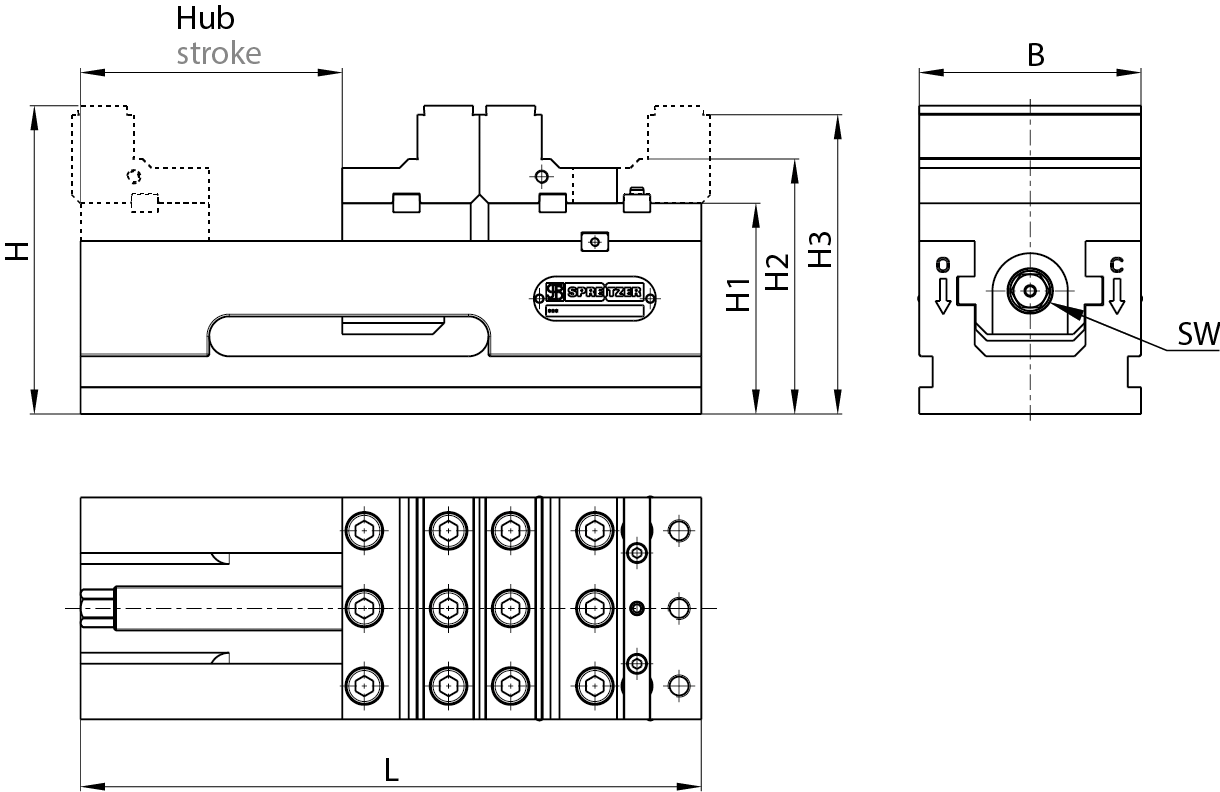

| Position | Code | Spannbereich (mm) | Backenbreite (mm) | Spannkraft (kN) | H2 (mm) | Typ | SW (mm) | H (mm) | L (mm) | H1 (mm) | H3 (mm) | Quantity | PU | Price/PU | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 |
|
240059220-80 | 0 - 180/0 - 210 | 80 | 30 | 100 | MSU220-80 | 15 | 115 | 220 | 75 | 111 | 1 Stück |
€1,337.70
|
|||
| 1 |
|
240059170-60 | 0 - 130/0 - 160 | 60 | 20 | 90 | MSU170-60 | 12 | 104 | 170 | 70 | 100 | 1 Stück |
€1,179.10
|
|||
| 3 |
|
240059360-125 | 0 - 310/0 - 350 | 125 | 50 | 140 | MSU360-125 | 18 | 170 | 360 | 115 | 165 | 1 Stück |
€2,443.40
|
