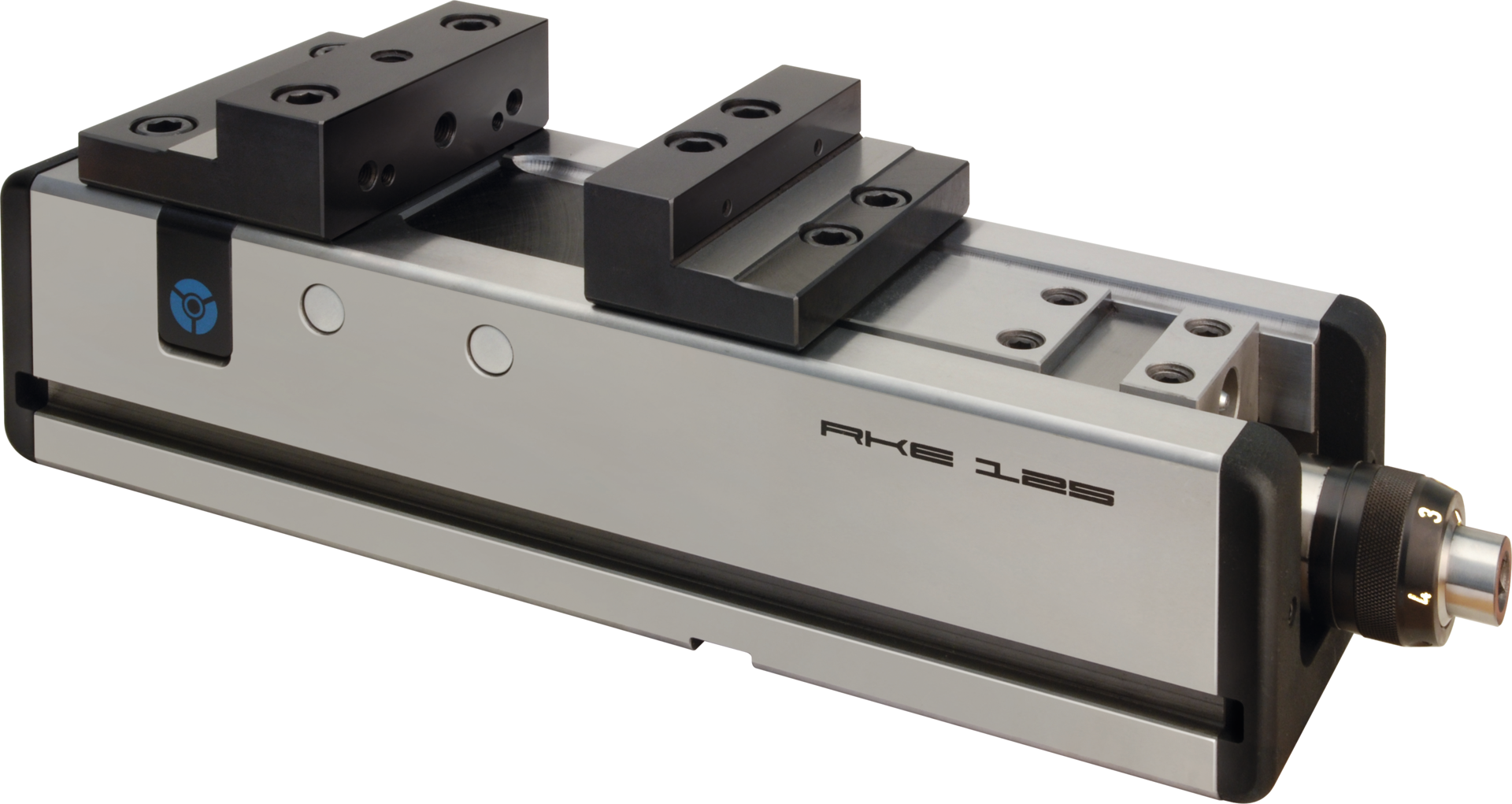

Kompaktspanner NC "RKE basic" inkl. Stufenbacken 92mm
Product number:
24005192
Compare
stabiler Stahlgrundkörper, Führungen allseitig gehärtet und geschliffen, langer Spannschieber mit Quernuten, allseitig gehärtet, Funktionsflächen geschliffen, Antriebsspindel mit Spannkraftvoreinstellung, Spannpratzen in vorgesehenen Spannflächen einsetzbar, mit zentralem Schmiernippel zur einfachen Schmierung von Führungen und Spindelgewinde, stabiler Späneschutz verhindert das Eindringen von Spänen in den Innenraum des Körpers, Gewindebohrungen zur Aufnahme aller Röhm-Flachspannbacken, Gewinde für Winkeltriebbefestigung
- Größe 92: Spannsystem mechanisch-hydraulisch mit Kraftübersetzer, manuell betätigt
- Größen 125/160/200: Spannsystem mechanisch-mechanisch mit Kraftübersetzer, manuell betätigt
Lieferumfang:
inklusive Stufenbacken
- Größe 92: Spannsystem mechanisch-hydraulisch mit Kraftübersetzer, manuell betätigt
- Größen 125/160/200: Spannsystem mechanisch-mechanisch mit Kraftübersetzer, manuell betätigt
Lieferumfang:
inklusive Stufenbacken
| Einsatz: | besonders geeignet für den Einsatz auf Bearbeitungszentren, horizontal, seitlich und in Verbindung mit einer Grundplatte vertikal aufspannbar, z. B. als Duo-Aufspannturm (Rücken an Rücken) |
|---|---|
| Nut (mm): | 20 |
Variants

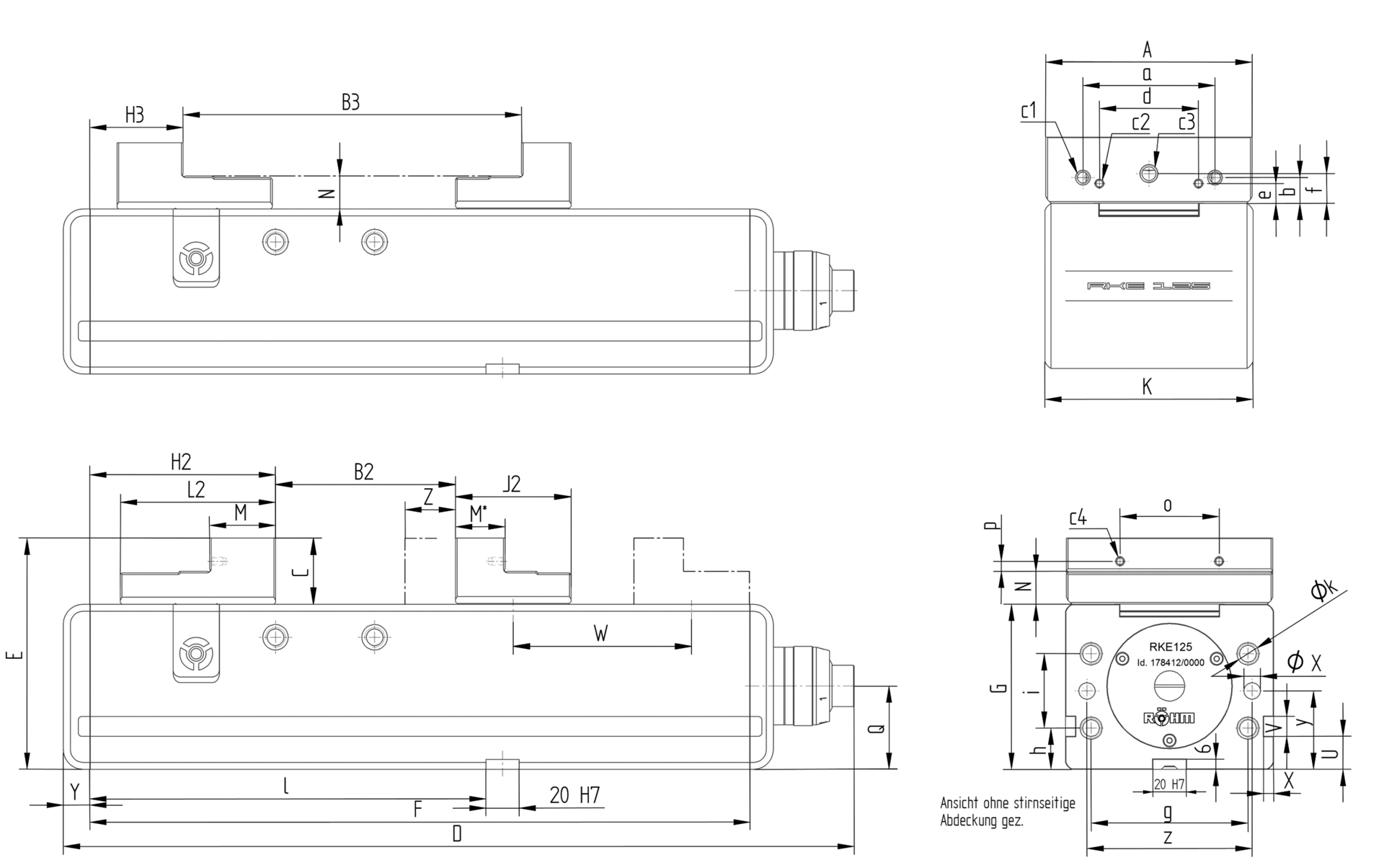

| Position | Code | Spannbereich 1 (mm) | C (mm) | E (mm) | Gewicht (kg) | Backenbreite (mm) | K (mm) | Spannbereich 2 (mm) | Spannkraft (kN) | D (mm) | Quantity | PU | Price/PU | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
|
24005192 | 0 - 138 | 32 | 112 | 15 | 92 | 94 | 71 - 208 | 25 | 345 | 1 Stück |
€2,789.00
|
|||
| 2 |
|
240051125 | 0 - 216 | 40 | 140 | 41 | 125 | 126 | 97 - 312 | 40 | 478 | 1 Stück |
€3,199.00
|
|||
| 4 |
|
240051200 | 0 - 315 | 60 | 175 | 85 | 200 | 162 | 131 - 451 | 60 | 633 | 1 Stück |
€5,449.00
|
|||
| 3 |
|
240051160 | 0 - 320 | 50 | 165 | 79 | 160 | 162 | 131 - 451 | 60 | 633 | 1 Stück |
€4,950.00
|
