Klemmhalter SDHC 107,5° Außenbearbeitung für DC.. 11.. WSP SDHCL1616H11 links

Product number: 19301L1616H11
i

Select individual items in the table below for detailed information, additional images and documents.

€96.50*

Prices excl. VAT plus shipping costs

1 available

Stück
Remember
Print product details
Compare Compare
Downloads
werkstoffuebersicht
schnittwertempfehlungen
positiver Klemmhalter

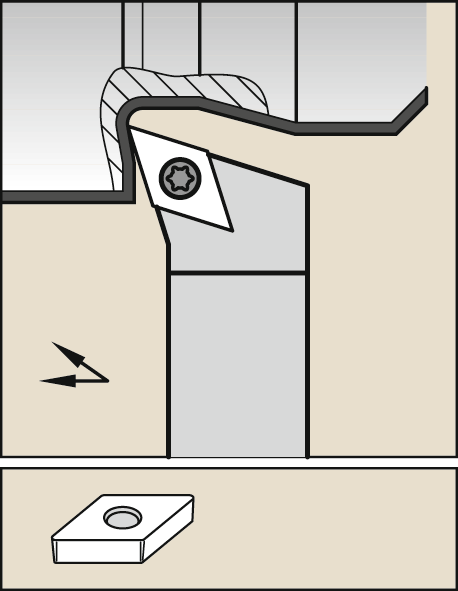

Bearbeitungsverfahren: Außendrehen
Einsatz: zum Plan-, Kopier- und Längsdrehen auf CNC- und konventionellen Maschinen
Ersatzteile: 19G1EY Gewindebuchse /19S1EY Spannschraube /19U3EY Unterlegplatte
Form des Schaftes: 4-kant
Norm: Werksnorm
Passend zu: WSP DC.. 11..
Y (°): 107,5

Variants

Filter

Code Schafthöhe (mm) ISO-Code l2 (mm) f (mm) Schaftbreite (mm) Ausführung l1 (mm) Quantity PU Price/PU

19301L2525M11 25 SDHCL2525M11 21 32 25 links 150 1 Stück
€109.00

19301R2525M11 25 SDHCR2525M11 21 32 25 rechts 150 1 Stück
€109.00

19301L1616H11 16 SDHCL1616H11 11,6 20 16 links 100 1 Stück
€96.50

19301R1616H11 16 SDHCR1616H11 11,6 20 16 rechts 100 1 Stück
€96.50

19301R2020K11 20 SDHCR2020K11 14,7 25 20 rechts 125 1 Stück
€98.10

19301L2020K11 20 SDHCL2020K11 14,7 25 20 links 125 1 Stück
€98.10

Zubehör
19G1EY - €9.00
Gewindebuchse
Hinweis:Welches Ersatzteil passt wo? Schauen Sie bitte direkt in den Tabellen der Drehhalter!

per Stück
€9.00
Compare Compare
19U3EY - €13.60
Unterlegplatte
Hinweis:Welches Ersatzteil passt wo? Schauen Sie bitte direkt in den Tabellen der Drehhalter!

per Stück
€13.60
Compare Compare
Spannschraube
19S1EY - €6.70
Spannschraube
Ausführung: A
Hinweis:Welches Ersatzteil passt wo? Schauen Sie bitte direkt in den Tabellen der Drehhalter!

per Stück
€6.70
Compare Compare

Zubehör von

Wendeschneidplatte TiCN/Al2O3 DCMT 11T308 CP25TU
193038CP25TU - €4.40
Wendeschneidplatte TiCN/Al2O3 DCMT 11T308 CP25TU

per Stück
€4.40
Compare Compare
Wendeschneidplatte TiCN/Al2O3 DCMT 11T304 CP25TU
193032CP25TU - €4.40
Wendeschneidplatte TiCN/Al2O3 DCMT 11T304 CP25TU

per Stück
€4.40
Compare Compare
Wendeschneidplatte DCGT 11T302 TL DNU10
193022DNU10 - €6.70
Wendeschneidplatte DCGT 11T302 TL DNU10
Bearbeitung: Schlichten | Beschichtung: none | Drehrichtung der Schneidplatte: rechts | ISO-Code: DCGT 11T302 TL | Schneidstoff: DNU10 | Spanbrecher: Ja | Spanleitstufe: ALX

per pices
€6.70
Compare Compare
Wendeschneidplatte TiN/Al2O3 DCMT 11T304 TU DUB25
193032DUB25 - €8.40
Wendeschneidplatte TiN/Al2O3 DCMT 11T304 TU DUB25
Beschichtung: TiN/Al2O3 | ISO-Code: DCMT 11T304 TU | Schneidstoff: DUB25 | Spanleitstufe: MD

per pices
€8.40
Compare Compare
1984917 - €9.00
Wendeschneidplatte DCMT 11T304 UF YG3020
ISO-Code: DCMT 11T304 UF | VPE: 10
- YG3010 und YG3030: neue Al2O3-Beschichtungstechnologie und hervorragende Oberflächenglätte, erhöhte Verschleißfestigkeit und Beständigkeit gegen Absplittern - YG3020: Substrat speziell für gute Zähigkeit, ausgezeichnete Oberflächenglätte, erhöhte Verschleißfestigkeit und Zuverlässigkeit

per pices
€9.00
Compare Compare
Wendeschneidplatte ZrCN DCMT 11T308 MU WP25CT
193039WP25CT - €9.62
Wendeschneidplatte ZrCN DCMT 11T308 MU WP25CT
Bearbeitung: allg. Bearbeitung | Beschichtung: ZrCN | ISO-Code: DCMT 11T308 MU | Schneidstoff: WP25CT | Schnitt: leicht unterbrochener schnitt | Spanleitstufe: MU

per pices
€9.62
Compare Compare
XWI5623587 - €9.62
Wendeschneidplatte Widia DCMT 11T304 MU WK20CT ^

per piece
€9.62
Compare Compare
Wendeschneidplatte ZrCN DCMT 11T304 FP WP25CT
193025WP25CT - €9.62
Wendeschneidplatte ZrCN DCMT 11T304 FP WP25CT
ISO-Code: DCMT 11T304 FP | Schneidstoff: WP25CT

per pices
€9.62
Compare Compare
Wendeschneidplatte DCGT 11T308 TL DNU10
193034DNU10 - €10.00
Wendeschneidplatte DCGT 11T308 TL DNU10
Beschichtung: none | ISO-Code: DCGT 11T308 TL | Schneidstoff: DNU10

per pices
€10.00
Compare Compare
Wendeschneidplatte TiN/Al2O3 DCMT 11T304 TL DSB15
193027DSB15 - €10.00
Wendeschneidplatte TiN/Al2O3 DCMT 11T304 TL DSB15
ISO-Code: DCMT 11T304 TL | Schneidstoff: DSB15 | Schnitt: glatter schnitt | Spanleitstufe: TL

per piece
€10.00
Compare Compare
XMIDCGT11T30 - €12.80
Wendeschneidplatte Mitsubishi DCGT11T302L-F NX2525

per piece
€12.80
Compare Compare
1880122 - €25.50
Wendeschneidplatte CBN DCGW 11T302-2MC DGBC15 D
- DGBC15: beschichtete CBN-Sorte mit hohem CBN-Gehalt in Sandwich- und Normalausführung, Superfeinkorn, hohe Verschleißfestigkeit und Zähigkeit - DHBC25: beschichtete CBN-Sorte mit niedrigem CBN-Gehalt in Sandwich- und Normalausführung, Feinkorn, sehr hohe Verschleißfestigkeit, Druckfestigkeit beim Hartdrehen im glatten Schnitt - DHBC40: beschichtete CBN-Sorte mit niedrigem CBN-Gehalt in Sandwich- und Normalausführung, Superfeinkorn, sehr hohe Verschleißfestigkeit, Druckfestigkeit beim Hartdrehen im leicht bis stark unterbrochenen Schnitt

per piece
€25.50
Compare Compare
1880142 - €25.50
Wendeschneidplatte CBN DCGW 11T308-2MC DGBC15 D
- DGBC15: beschichtete CBN-Sorte mit hohem CBN-Gehalt in Sandwich- und Normalausführung, Superfeinkorn, hohe Verschleißfestigkeit und Zähigkeit - DHBC25: beschichtete CBN-Sorte mit niedrigem CBN-Gehalt in Sandwich- und Normalausführung, Feinkorn, sehr hohe Verschleißfestigkeit, Druckfestigkeit beim Hartdrehen im glatten Schnitt - DHBC40: beschichtete CBN-Sorte mit niedrigem CBN-Gehalt in Sandwich- und Normalausführung, Superfeinkorn, sehr hohe Verschleißfestigkeit, Druckfestigkeit beim Hartdrehen im leicht bis stark unterbrochenen Schnitt

per piece
€25.50
Compare Compare
1880039 - €35.00
Wendeschneidplatte PKD DCGT 11T308 PDCS DNP CB2
Beschichtung: none | Drehrichtung der Schneidplatte: rechts | ISO-Code: DCGT11T308 PDCS | Spanbrecher: Ja | Spanleitstufe: CB2
- der Schneidstoff DNP ist ein polykristalliner Diamant (Verbundwerkstoff) mit Hartmetallunterlage, Grobkorn, gute Schneidkantenschärfe für geringen Schnittdruck bei engen Toleranzen, geringere Verschleißfestigkeit bei hoher Zähigkeit - der Schneidstoff DNC ist ein solider polykristalliner CVD-Diamant ohne Binder und ohne Hartmetallunterlage, perfekte Schneidkantenschärfe und schartenfreie Schneidkanten, kein Schnittdruck und Einhaltung engster Toleranzen, höchste Verschleißfestigkeit und sehr hohe Wärmeleitfähigkeit (HPC und HSC) sowie hohe Zähigkeit

per piece
€35.00
Compare Compare
Wendeschneidplatte TiCN/Al2O3 DCMT 11T304 CP25TU
S193032CP25TU - €49.00
Wendeschneidplatte TiCN/Al2O3 DCMT 11T304 CP25TU
ISO-Code: DCMT 11T304

per Pack
€49.00
Compare Compare
Wendeschneidplatte DCGW 11T304-2MC S DH64M
1930553 - €57.40
Wendeschneidplatte DCGW 11T304-2MC S DH64M

per Stück
€57.40
Compare Compare
Wendeschneidplatte DCGW 11T304-2MC S DH33M
1930552 - €57.40
Wendeschneidplatte DCGW 11T304-2MC S DH33M

per pices
€57.40
Compare Compare
Wendeschneidplatte DCGT 11T304 PKD F
1930541 - €61.10
Wendeschneidplatte DCGT 11T304 PKD F
ISO-Code: DCGT 11T304 PKD F | Schnitt: glatter schnitt

per pices
€61.10
Compare Compare

alternative Halter

Bohrstange SDQC 107,5° IK Innenbearbeitung für DC.. 11.. WSP A16QSDQCL11 Stahl-Schaft links
192921LA16Q11 - €175.10
Bohrstange SDQC 107,5° IK Innenbearbeitung für DC.. 11.. WSP A16QSDQCL11 Stahl-Schaft links
Ausführung: links | Dmin (mm): 23 | ISO-Code: A16QSDQCL11 | d (mm): 16 | f (mm): 14 | l1 (mm): 180 | l2 (mm): 28
geringeres Dmin, zylindrische Bauform, dadurch dichtend, größere überarbeitete Spanmulde für ideale Spanabfuhr bei perfektem Kühlmittelfluss

per piece
€175.10
Compare Compare
Bohrstange SDQC 107,5° IK Innenbearbeitung für DC.. 11.. WSP A20RSDQCL11 Stahl-Schaft links
193017LA20R11 - €113.20
Bohrstange SDQC 107,5° IK Innenbearbeitung für DC.. 11.. WSP A20RSDQCL11 Stahl-Schaft links
Ausführung: links | Dmin (mm): 26 | Ersatzteile: 19S2EY Spannschraube | ISO-Code: A20RSDQCL11 | d (mm): 20 | f (mm): 13 | l1 (mm): 200 | l2 (mm): 32
positive Bohrstange mit Innenkühlung für besseren Spanabtransport

per Stück
€113.20
Compare Compare
Bohrstange SDQC 107,5° IK Innenbearbeitung für DC.. 11.. WSP AH20RSDQCL11 HSS-Schaft links
193018LAH20R11 - €280.20
Bohrstange SDQC 107,5° IK Innenbearbeitung für DC.. 11.. WSP AH20RSDQCL11 HSS-Schaft links
Ausführung: links | Dmin (mm): 25 | ISO-Code: AH20RSDQCL11 | d (mm): 20 | f (mm): 12,5
positive Bohrstange mit Innenkühlung für besseren Spanabtransport, HSS-Schaft begünstigt Schwingungsdämpfung

per Stück
€280.20
Compare Compare
Bohrstange SDQC 107,5° IK Innenbearbeitung für DC.. 11.. WSP E20SSDQCL11 HM-Schaft links
193019LE20S11 - €758.10
Bohrstange SDQC 107,5° IK Innenbearbeitung für DC.. 11.. WSP E20SSDQCL11 HM-Schaft links
Ausführung: links | Dmin (mm): 25 | ISO-Code: E20SSDQCL11 | d (mm): 20 | f (mm): 12,5 | l2 (mm): 13
positive Bohrstange mit Innenkühlung für besseren Spanabtransport, HM-Schaft für optimale Schwingungsdämpfung

per Stück
€758.10
Compare Compare
Bohrstange SDUC 93° IK Innenbearbeitung für DC.. 11.. WSP A16QSDUCL11 Stahl-Schaft links
192923LA16Q11 - €175.10
Bohrstange SDUC 93° IK Innenbearbeitung für DC.. 11.. WSP A16QSDUCL11 Stahl-Schaft links
Ausführung: links | Dmin (mm): 23 | ISO-Code: A16QSDUCL11 | d (mm): 16 | f (mm): 14 | l1 (mm): 180 | l2 (mm): 28
geringeres Dmin, zylindrische Bauform, dadurch dichtend, größere überarbeitete Spanmulde für ideale Spanabfuhr bei perfektem Kühlmittelfluss

per piece
€175.10
Compare Compare
Bohrstange SDUC 93° IK Innenbearbeitung für DC.. 11.. WSP A20RSDUCL11 Stahl-Schaft links
193014LA20R11 - €105.90
Bohrstange SDUC 93° IK Innenbearbeitung für DC.. 11.. WSP A20RSDUCL11 Stahl-Schaft links
Ausführung: links | Dmin (mm): 25 | Ersatzteile: 19S2EY Spannschraube | ISO-Code: A20RSDUCL11 | d (mm): 20 | f (mm): 13 | l1 (mm): 200 | l2 (mm): 33,8
positive Bohrstange mit Innenkühlung für besseren Spanabtransport

per Stück
€105.90
Compare Compare
Bohrstange SDUC 93° IK Innenbearbeitung für DC.. 11.. WSP AH20RSDUCL11 HSS-Schaft links
193015LAH20R11 - €280.20
Bohrstange SDUC 93° IK Innenbearbeitung für DC.. 11.. WSP AH20RSDUCL11 HSS-Schaft links
Ausführung: links | Dmin (mm): 26 | ISO-Code: AH20RSDUCL11 | d (mm): 20 | f (mm): 13 | l2 (mm): 30
positive Bohrstange mit Innenkühlung für besseren Spanabtransport, HSS-Schaft begünstigt Schwingungsdämpfung

per Stück
€280.20
Compare Compare
Bohrstange SDUC 93° IK Innenbearbeitung für DC.. 11.. WSP E20SSDUCL11 HM-Schaft links
193016LE20S11 - €968.50
Bohrstange SDUC 93° IK Innenbearbeitung für DC.. 11.. WSP E20SSDUCL11 HM-Schaft links
Ausführung: links | Dmin (mm): 23,5 | ISO-Code: E20SSDUCL11 | d (mm): 20 | f (mm): 12,5 | l2 (mm): 20,5
positive Bohrstange mit Innenkühlung für besseren Spanabtransport, HM-Schaft für optimale Schwingungsdämpfung

per Stück
€968.50
Compare Compare
Klemmhalter SDHC 107,5° Außenbearbeitung für DC.. 11.. WSP SDHCL1616H11 links
19301L1616H11 - €96.50
Klemmhalter SDHC 107,5° Außenbearbeitung für DC.. 11.. WSP SDHCL1616H11 links
Ausführung: links | ISO-Code: SDHCL1616H11 | Schaftbreite (mm): 16 | Schafthöhe (mm): 16 | f (mm): 20 | l1 (mm): 100 | l2 (mm): 11,6
positiver Klemmhalter

per Stück
€96.50
Compare Compare
Klemmhalter SDJC 93° Außenbearbeitung für DC.. 11.. WSP SDJCL1616H11 links
19300L1616H11 - €96.50
Klemmhalter SDJC 93° Außenbearbeitung für DC.. 11.. WSP SDJCL1616H11 links
Ausführung: links | ISO-Code: SDJCL1616H11 | Schaftbreite (mm): 16 | Schafthöhe (mm): 16 | f (mm): 20 | l1 (mm): 100 | l2 (mm): 20
positiver Klemmhalter

per Stück
€96.50
Compare Compare
Klemmhalter SDJC 93° IK Außenbearbeitung für DC.. 11.. WSP SDJCL1616H11 links
193005L1616H11 - €233.60
Klemmhalter SDJC 93° IK Außenbearbeitung für DC.. 11.. WSP SDJCL1616H11 links
Ausführung: links | ISO-Code: SDJCL1616H11 | Schaftbreite (mm): 16 | Schafthöhe (mm): 16 | f (mm): 20 | l1 (mm): 100 | l2 (mm): 20
positiver Klemmhalter mit Innenkühlung für besseren SpanabtransportLieferumfang:inklusive Anschlussnippel 1/8"

per Stück
€233.60
Compare Compare
Klemmhalter SDNCN Außenbearbeitung für DC.. 11.. WSP SDNCN1616H11 neutral
193013N1616H11 - €96.50
Klemmhalter SDNCN Außenbearbeitung für DC.. 11.. WSP SDNCN1616H11 neutral
ISO-Code: SDNCN1616H11 | Schaftbreite (mm): 16 | Schafthöhe (mm): 16 | f (mm): 8 | l1 (mm): 100
positiver Klemmhalter, neutral

per Stück
€96.50
Compare Compare
