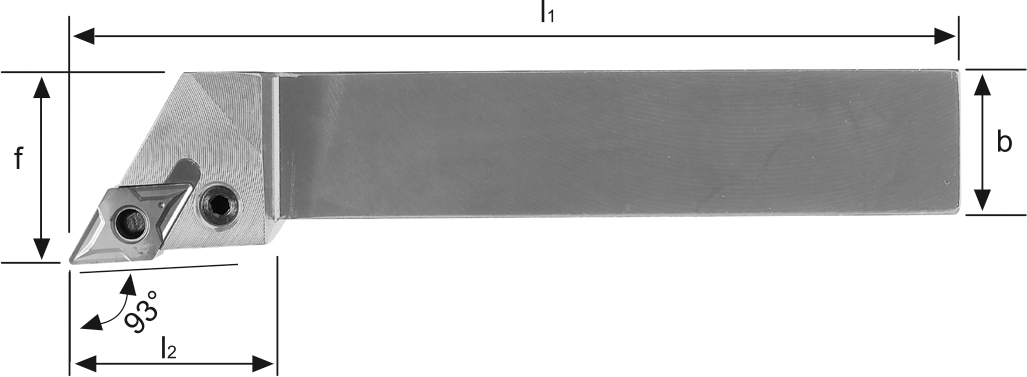

Klemmhalter PDJN 93° Außenbearbeitung für DN.. 11.. WSP PDJNR2020K11 rechts
Hinweis:
Auf Anfrage auch mit Spannpratze (D-Klemmung) lieferbar!
| Bearbeitungsverfahren: | Außendrehen |
|---|---|

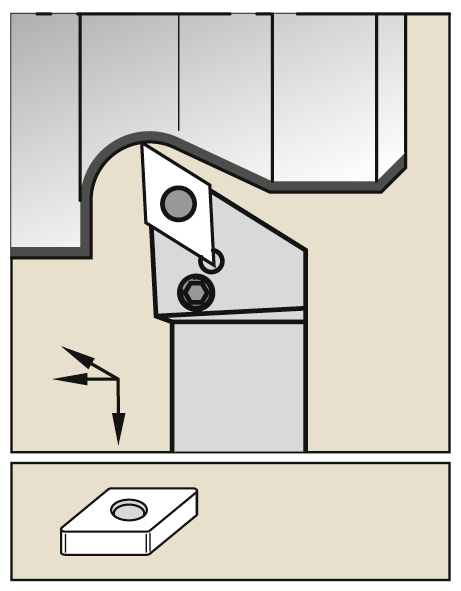

| Einsatz: | zum Plan-, Kopier- und Längsdrehen auf CNC- und konventionellen Maschinen |
| Ersatzteile: | 19H2EY Hülse/19K2EY Kniehebel/19S9EY Spannschraube/19U5EY Unterlegplatte |
| Form des Schaftes: | 4-kant |
| Norm: | Werksnorm |
| Passend zu: | WSP DN.. 1104.. |
| Y (°): | 93 |
Variants
| Position | Code | l1 (mm) | Schafthöhe (mm) | l2 (mm) | f (mm) | ISO-Code | Schaftbreite (mm) | Ausführung | Quantity | PU | Price/PU | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 |
|
196500L3225P11 | 170 | 32 | 29,8 | 32,2 | PDJNL3225P11 | 25 | links | 1 Stück |
€141.73
|
|||
| 3 |
|
196500R2020K11 | 125 | 20 | 30 | 25,2 | PDJNR2020K11 | 20 | rechts | 1 Stück |
€132.21
|
|||
| 6 |
|
196500L2525M11 | 150 | 25 | 30 | 32,2 | PDJNL2525M11 | 25 | links | 1 Stück |
€132.21
|
|||
| 2 |
|
196500L1616H11 | 100 | 16 | 30 | 20,2 | PDJNL1616H11 | 16 | links | 1 Stück |
€116.62
|
|||
| 7 |
|
196500R3225P11 | 170 | 32 | 29,8 | 32,2 | PDJNR3225P11 | 25 | rechts | 1 Stück |
€141.73
|
|||
| 4 |
|
196500L2020K11 | 125 | 20 | 30 | 25,2 | PDJNL2020K11 | 20 | links | 1 Stück |
€132.21
|
|||
| 1 |
|
196500R1616H11 | 100 | 16 | 30 | 20,2 | PDJNR1616H11 | 16 | rechts | 1 Stück |
€116.62
|
|||
| 5 |
|
196500R2525M11 | 150 | 25 | 30 | 32,2 | PDJNR2525M11 | 25 | rechts | 1 Stück |
€132.21
|
Zubehör
Hülse
Compare
Kniehebel
Compare
Unterlegplatte
Compare
Spannschraube
Compare
Zubehör von
Wendeschneidplatte ZrCN DNMG 110408 FF WM25CT
Compare
Wendeschneidplatte TiCN/Al2O3 DNMG 110404 CP25TU
Compare
Wendeschneidplatte TiCN/Al2O3 DNMG 110408 CP25TU
Compare
Wendeschneidplatte AlTiN DNMG 110404 TU DUB21
Compare
alternative Produkte

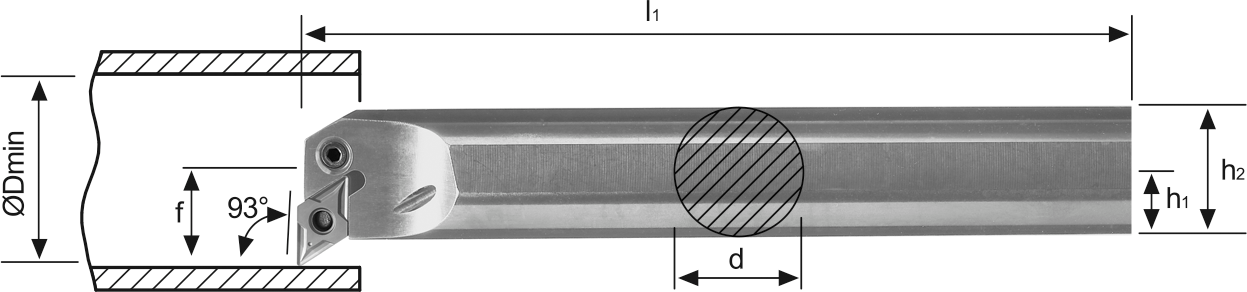

Bohrstange PDUN 93° IK Innenbearbeitung für DN.. 11.. WSP A20QPDUNL11 Stahl-Schaft links
Compare
Klemmhalter PDJN 93° Außenbearbeitung für DN.. 11.. WSP PDJNL1616H11 links
Compare

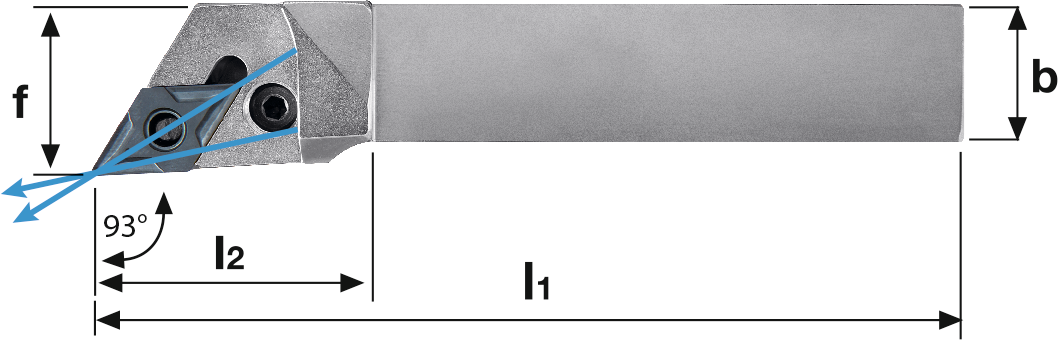

Klemmhalter PDJN 93° IK Außenbearbeitung für DN.. 11.. WSP PDJNL1616H11 links
