Klemmhalter PDJN 93° Außenbearbeitung für DN.. 11.. WSP PDJNL1616H11 links

Product number: 196500L1616H11

i

Select individual items in the table below for detailed information, additional images and documents.

€98.00*

Prices excl. VAT plus shipping costs

1 available

Print product details

Compare

Downloads

werkstoffuebersicht

schnittwertempfehlungen

negativer Klemmhalter
Hinweis:
Auf Anfrage auch mit Spannpratze (D-Klemmung) lieferbar!

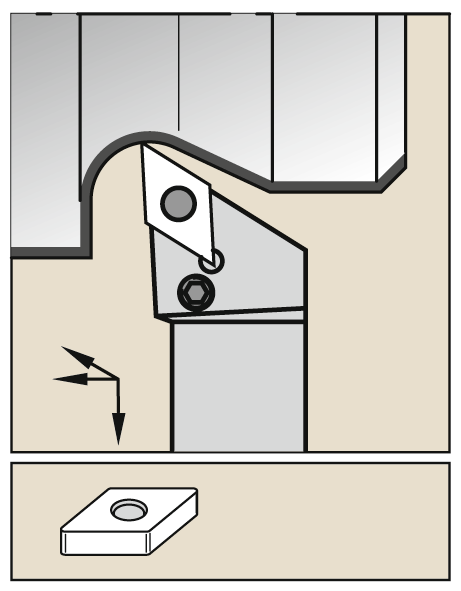

Bearbeitungsverfahren:	Außendrehen
Einsatz:	zum Plan-, Kopier- und Längsdrehen auf CNC- und konventionellen Maschinen
Ersatzteile:	19H2EY Hülse/19K2EY Kniehebel/19S9EY Spannschraube/19U5EY Unterlegplatte
Form des Schaftes:	4-kant
Norm:	Werksnorm
Passend zu:	WSP DN.. 1104..
Y (°):	93

Variants

Position	Code	l1 (mm)	Schafthöhe (mm)	l2 (mm)	f (mm)	ISO-Code	Schaftbreite (mm)	Ausführung	PU	Price/PU
8	196500L3225P11	170	32	29,8	32,2	PDJNL3225P11	25	links	1 Stück	€119.10
3	196500R2020K11	125	20	30	25,2	PDJNR2020K11	20	rechts	1 Stück	€111.10
6	196500L2525M11	150	25	30	32,2	PDJNL2525M11	25	links	1 Stück	€111.10
2	196500L1616H11	100	16	30	20,2	PDJNL1616H11	16	links	1 Stück	€98.00
7	196500R3225P11	170	32	29,8	32,2	PDJNR3225P11	25	rechts	1 Stück	€119.10
4	196500L2020K11	125	20	30	25,2	PDJNL2020K11	20	links	1 Stück	€111.10
1	196500R1616H11	100	16	30	20,2	PDJNR1616H11	16	rechts	1 Stück	€98.00
5	196500R2525M11	150	25	30	32,2	PDJNR2525M11	25	rechts	1 Stück	€111.10

1

Zubehör

19H2EY - €4.30
Hülse

Hinweis:Welches Ersatzteil passt wo? Schauen Sie bitte direkt in den Tabellen der Drehhalter!

per Stück

€4.30

Subscription

Compare

19K2EY - €23.40
Kniehebel

Ausführung: B

Hinweis:Welches Ersatzteil passt wo? Schauen Sie bitte direkt in den Tabellen der Drehhalter!

per Stück

€23.40

Subscription

Compare

19U5EY - €14.90
Unterlegplatte

Hinweis:Welches Ersatzteil passt wo? Schauen Sie bitte direkt in den Tabellen der Drehhalter!

per Stück

€14.90

Subscription

Compare

19S9EY - €6.10
Spannschraube

Ausführung: I

Hinweis:Welches Ersatzteil passt wo? Schauen Sie bitte direkt in den Tabellen der Drehhalter!

per Stück

€6.10

Subscription

Compare

Zubehör von

195244WM25CT - €5.00
Wendeschneidplatte ZrCN DNMG 110408 FF WM25CT

Beschichtung: ZrCN

per piece

€5.00

Subscription

Compare

196505CP25TU - €5.30
Wendeschneidplatte TiCN/Al2O3 DNMG 110404 CP25TU

per Stück

€5.30

Subscription

Compare

196504CP25TU - €5.30
Wendeschneidplatte TiCN/Al2O3 DNMG 110408 CP25TU

per Stück

€5.30

Subscription

Compare

196503DUB21 - €9.10
Wendeschneidplatte AlTiN DNMG 110404 TU DUB21

Beschichtung: AlTiN | ISO-Code: DNMG 110404 TU | Schneidstoff: DUB21 | Schnitt: leicht unterbrochener schnitt | Spanleitstufe: M15

per pices

€9.10

Subscription

Compare

alternative Produkte

196502LA20Q11 - €202.80
Bohrstange PDUN 93° IK Innenbearbeitung für DN.. 11.. WSP A20QPDUNL11 Stahl-Schaft links

Ausführung: links | Dmin (mm): 27 | Ersatzteile: 19K3EY Kniehebel, 19S10EY Spannschraube | ISO-Code: A20QPDUNL11 | d (mm): 20 | f (mm): 16 | l1 (mm): 180

negative Bohrstange mit Innenkühlung für besseren SpanabtransportHinweis:Auf Anfrage auch mit Spannpratze (D-Klemmung) lieferbar!

per Stück

€202.80

Subscription

Compare

196500L1616H11 - €98.00
Klemmhalter PDJN 93° Außenbearbeitung für DN.. 11.. WSP PDJNL1616H11 links

Ausführung: links | ISO-Code: PDJNL1616H11 | Schaftbreite (mm): 16 | Schafthöhe (mm): 16 | f (mm): 20,2 | l1 (mm): 100 | l2 (mm): 30

negativer KlemmhalterHinweis:Auf Anfrage auch mit Spannpratze (D-Klemmung) lieferbar!

per Stück

€98.00

Subscription

Compare

196501L1616H11 - €236.20
Klemmhalter PDJN 93° IK Außenbearbeitung für DN.. 11.. WSP PDJNL1616H11 links

Ausführung: links | ISO-Code: PDJNL1616H11

negativer Klemmhalter mit Innenkühlung für besseren SpantransportLieferumfang: inklusive Anschlussnippel 1/8" Hinweis:Auf Anfrage auch mit Spannpratze (D-Klemmung) lieferbar!

per Stück

€236.20

Subscription

Compare
