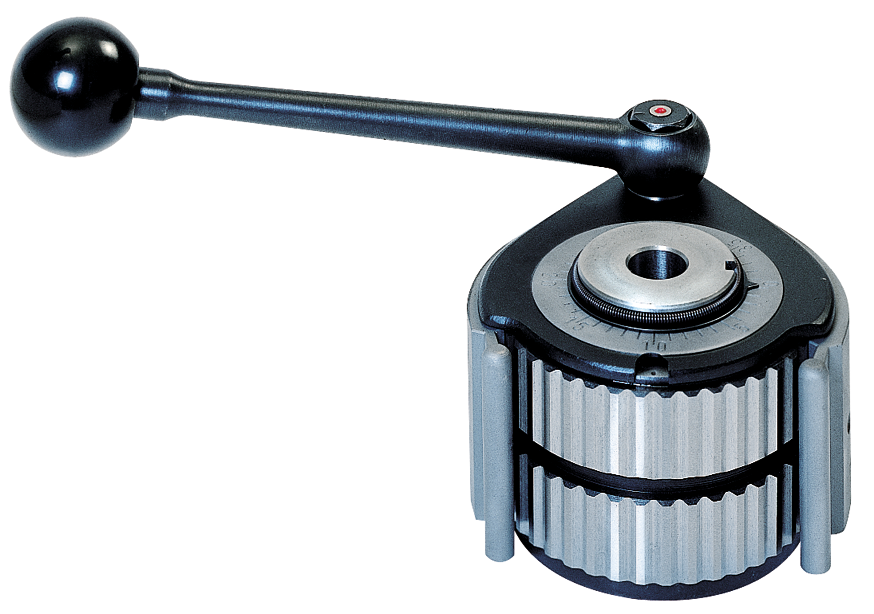

Grundkörper Schnellwechselsystem 32/40/45mm Gr. C
Product number:
22500C
hochwertiger Vergütungsstahl mit gehärteter und geschliffener Aufnahmeverzahnung, der Stahlhalter wird durch einen Exzenterbolzen und ein Spannschalenpaar gegen die Verzahnung des Grundkörpers gespannt, Wiederholgenauigkeit von 0,01 mm bei 40 möglichen Winkelstellungen (auch nach unzähligen Werkzeugwechseln)
| Ausladung (mm): | H32 = 92 H40 = 102 H45 = 102 |
|---|---|
| B (mm): | H32 = 192 H40 = 202 H45 = 202 |
| Bohrung (mm): | 40 |
| Einsatz: | zur Aufnahme von Schnellwechsel-Haltern auf Drehmaschinen |
| Gr-: | C |
| H (mm): | 105 |
| Norm: | Werksnorm |
| Schlittenbreite (mm): | 180 |
| Stahlauflage (mm): | H32 = 15 H40 = 16,5 H45 = 16,5 |
| für Größe: | 32/40/45 |
| min- Schneidkantenhöhe (mm): | H32 = 15 + h H40 = 16 + h H45 = 17 + h |
