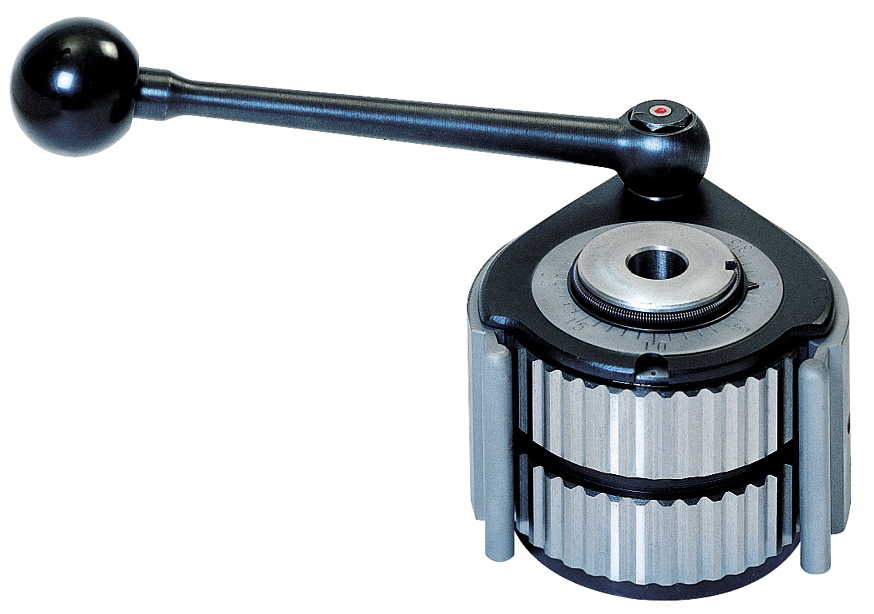

Grundkörper Schnellwechselsystem 16/20mm Gr. A
Product number:
22500A
hochwertiger Vergütungsstahl mit gehärteter und geschliffener Aufnahmeverzahnung, der Stahlhalter wird durch einen Exzenterbolzen und ein Spannschalenpaar gegen die Verzahnung des Grundkörpers gespannt, Wiederholgenauigkeit von 0,01 mm bei 40 möglichen Winkelstellungen (auch nach unzähligen Werkzeugwechseln)
| Ausladung (mm): | 48 |
|---|---|
| B (mm): | 100 |
| Bohrung (mm): | 20 |
| Einsatz: | zur Aufnahme von Schnellwechsel-Haltern auf Drehmaschinen |
| Gr-: | A |
| H (mm): | 54 |
| Norm: | Werksnorm |
| Schlittenbreite (mm): | 100 |
| Stahlauflage (mm): | 10 |
| für Größe: | 16/20 |
| min- Schneidkantenhöhe (mm): | 9 + h |
