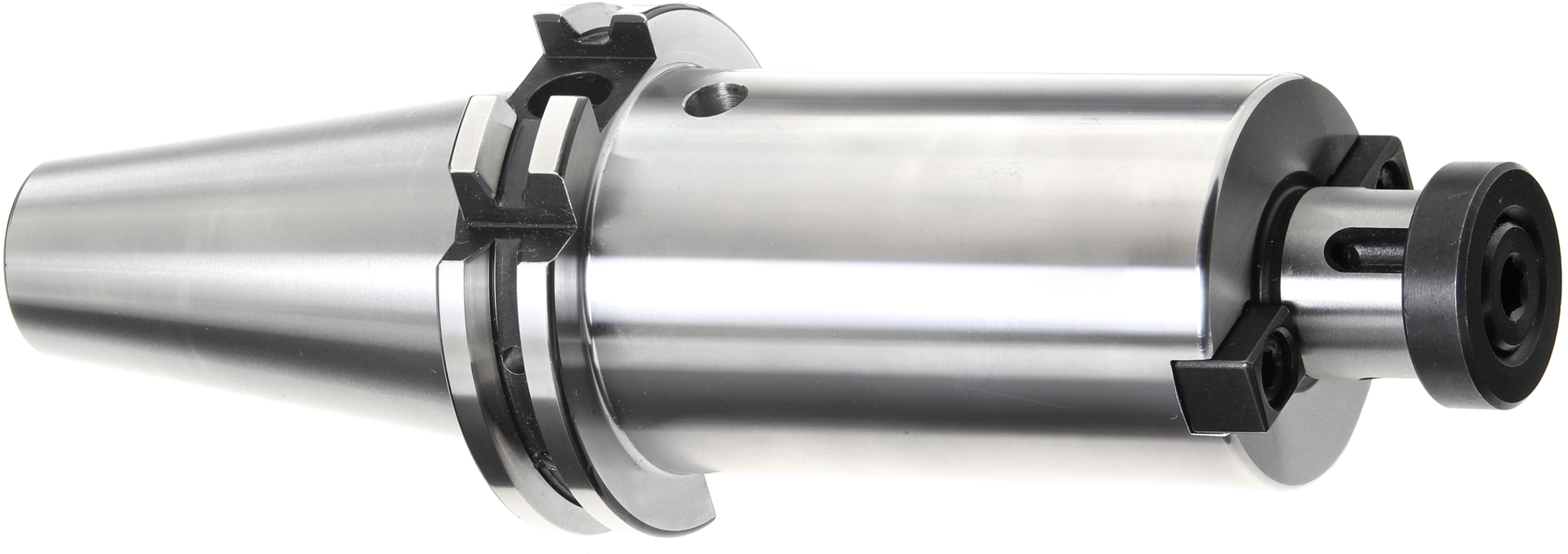

Aufsteckfräserdorn Fräser mit Quernut SK50 CoolTool DIN69871 Form AD/B D22mm L100mm

Product number: 2324622X100

i

Select individual items in the table below for detailed information, additional images and documents.

€132.80*

Prices incl. VAT plus shipping costs

excl. VAT

incl. VAT

1 available

Print product details

Compare

Downloads

Stepdatei

Außenkontur nach dem Härten überdreht, Kegelwinkel-Toleranz AT3 nach DIN 7187, Bohrungen für Kühlmittelaustritt an der Planfläche, feingewuchtet, mit Bohrung für Balluff-Chips
Lieferumfang:

Fräseranzugsschraube
feste Mitnehmersteine

Hinweis:
Durch Verwendung der Fräseranzugschraube (239958...) kann die Aufnahme auf direkte Innenkühlung durch das Trägerwerkzeug umgerüstet werden.

Einsatz:	zur Aufnahme von Fräsern mit Quernut
Form:	AD/B
IK:	ja
Norm:	DIN 69871/ISO 7388-1
Wuchtgüte:	G2,5 25000

Variants

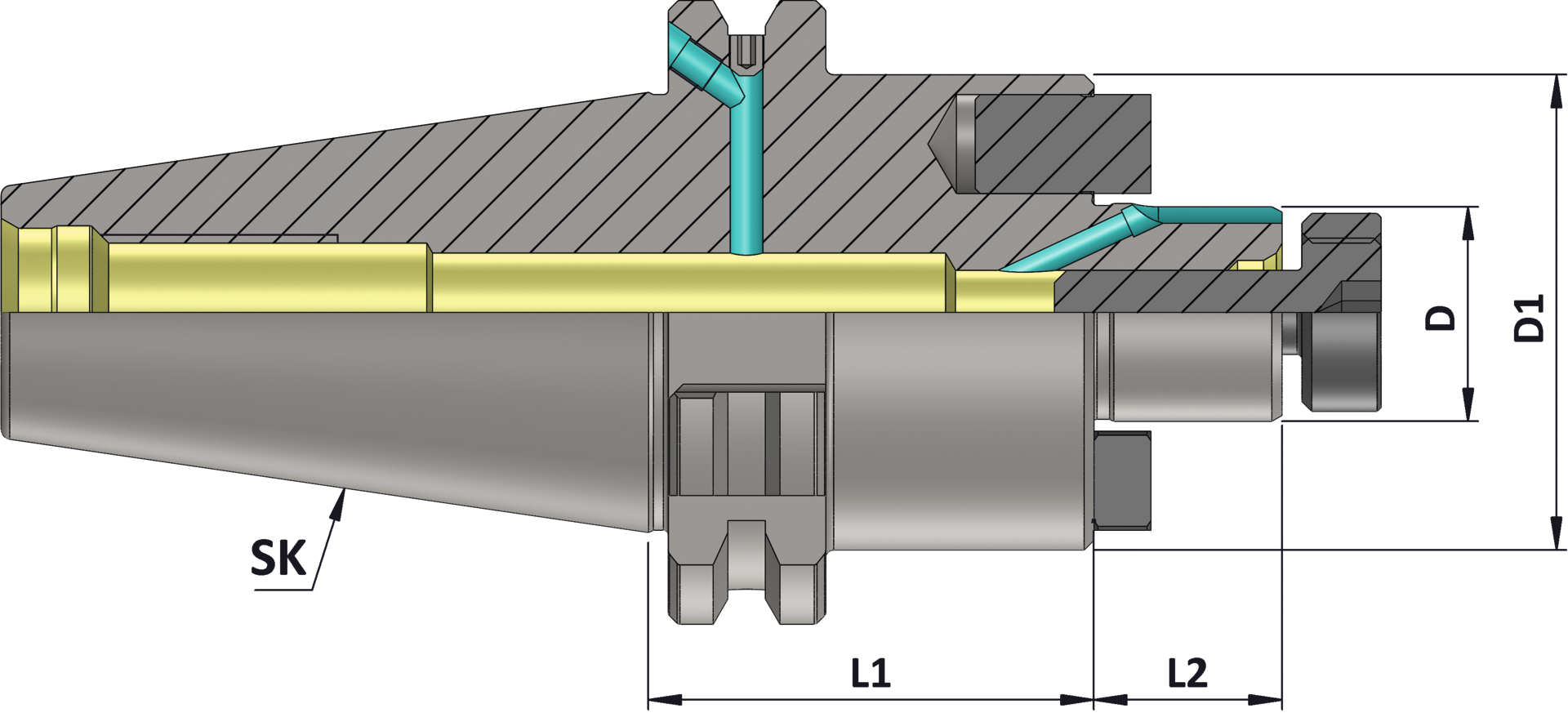

Position		Code	L1 (mm)	D1 (mm)	Aufnahme	L2 (mm)	Aufnahme	D (mm)	Quantity	PU	Price/PU
19		2324632X160	160	78	Fräskopfaufnahme	24	SK 50	32		1 Stück	€200.10
20		2324332X160	160	78	-	24	SK 40	32		1 Stück	€164.64
27		2324660X70	70	129	Fräskopfaufnahme	30	SK 50	60		1 Stück	€212.47
2		2324316X45	45	38	-	17	SK 40	16		1 Stück	€74.43
20		2324632X200	200	78	Fräskopfaufnahme	24	SK 50	32		1 Stück	€290.66
11		2324627X45	45	58	Fräskopfaufnahme	21	SK 50	27		1 Stück	€134.65
9		2324322X160	160	48	-	19	SK 40	22		1 Stück	€152.26
8		2324622X160	160	48	Fräskopfaufnahme	19	SK 50	22		1 Stück	€194.74
22		2324640X55	55	88	Fräskopfaufnahme	27	SK 50	40		1 Stück	€157.62
25		2324340X160	160	88	-	27	SK 40	40		1 Stück	€184.15
7		2324622X100	100	48	Fräskopfaufnahme	19	SK 50	22		1 Stück	€132.80
9		2324622X200	200	48	Fräskopfaufnahme	19	SK 50	22		1 Stück	€264.60
26		2324340X200	200	88	-	27	SK 40	40		1 Stück	€271.08
24		2324340X100	100	88	-	27	SK 40	40		1 Stück	€120.43
16		2324327X200	200	60	-	21	SK 40	27		1 Stück	€212.47
3		2324316X100	100	38	-	17	SK 40	16		1 Stück	€106.27
18		2324332X55	55	78	-	24	SK 40	32		1 Stück	€79.79
21		2324332X200	200	78	-	24	SK 40	32		1 Stück	€235.50
1		2324616X45	45	38	Fräskopfaufnahme	17	SK 50	16		1 Stück	€123.94
7		2324322X45	45	48	-	19	SK 40	22		1 Stück	€74.43
3		2324616X160	160	38	Fräskopfaufnahme	17	SK 50	16		1 Stück	€194.74
14		2324327X100	100	60	-	21	SK 40	27		1 Stück	€106.27
6		2324622X45	45	48	Fräskopfaufnahme	19	SK 50	22		1 Stück	€134.65
14		2324627X200	200	58	Fräskopfaufnahme	21	SK 50	27		1 Stück	€273.70
19		2324332X100	100	78	-	24	SK 40	32		1 Stück	€115.13
4		2324316X160	160	38	-	17	SK 40	16		1 Stück	€150.54
4		2324616X200	200	38	Fräskopfaufnahme	17	SK 50	16		1 Stück	€253.23
26		2324650X70	70	129	Fräskopfaufnahme	30	SK 50	50		1 Stück	€203.61
8		2324322X100	100	48	-	19	SK 40	22		1 Stück	€106.27
12		2324627X100	100	58	Fräskopfaufnahme	21	SK 50	27		1 Stück	€132.80
25		2324640X200	200	88	Fräskopfaufnahme	27	SK 50	40		1 Stück	€344.09
13		2324627X160	160	58	Fräskopfaufnahme	21	SK 50	27		1 Stück	€196.59
15		2324327X160	160	60	-	21	SK 40	27		1 Stück	€155.89
2		2324616X100	100	38	Fräskopfaufnahme	17	SK 50	16		1 Stück	€132.80
23		2324340X55	55	88	-	27	SK 40	40		1 Stück	€92.17
23		2324640X100	100	88	Fräskopfaufnahme	27	SK 50	40		1 Stück	€159.40
10		2324322X200	200	48	-	19	SK 40	22		1 Stück	€205.39
24		2324640X160	160	88	Fräskopfaufnahme	27	SK 50	40		1 Stück	€222.65
5		2324316X200	200	38	-	17	SK 40	16		1 Stück	€196.59
18		2324632X100	100	78	Fräskopfaufnahme	24	SK 50	32		1 Stück	€141.67
17		2324632X50	50	50	Fräskopfaufnahme	19	SK 50	32		1 Stück	€141.67
13		2324327X50	50	60	-	21	SK 40	27		1 Stück	€76.28
