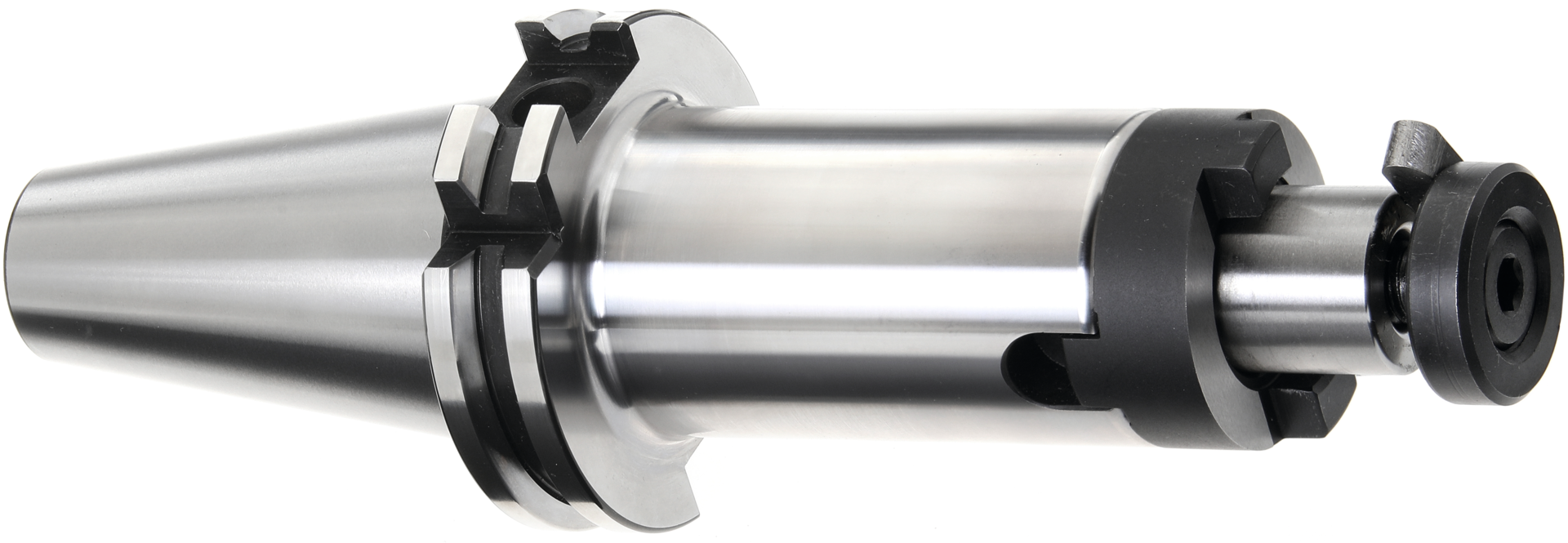

Aufsteckfräserdorn Fräser mit Längs- oder Quernut SK40 DIN69871 Form AD DxL 22X100mm

Product number: 2322722X100

i

Select individual items in the table below for detailed information, additional images and documents.

€81.22*

Prices incl. VAT plus shipping costs

excl. VAT

incl. VAT

1 available

Print product details

Compare

Downloads

Stepdatei

Außenkontur nach dem Härten überdreht, Kegelwinkel-Toleranz AT3 nach DIN 7187, mit Bohrung für Balluff-Chips
Lieferumfang:

Fräseranzugsschraube
Mitnehmerring
Passfeder

Hinweis:
Durch Verwendung der Fräseranzugschraube (239958...) kann die Aufnahme auf direkte Innenkühlung durch das Trägerwerkzeug umgerüstet werden.

Einsatz:	zur Aufnahme von Fräsern mit Längs- oder Quernut
Form:	AD
Norm:	DIN 69871/ISO 7388-1
Wuchtgüte:	G6,3 15000

Variants

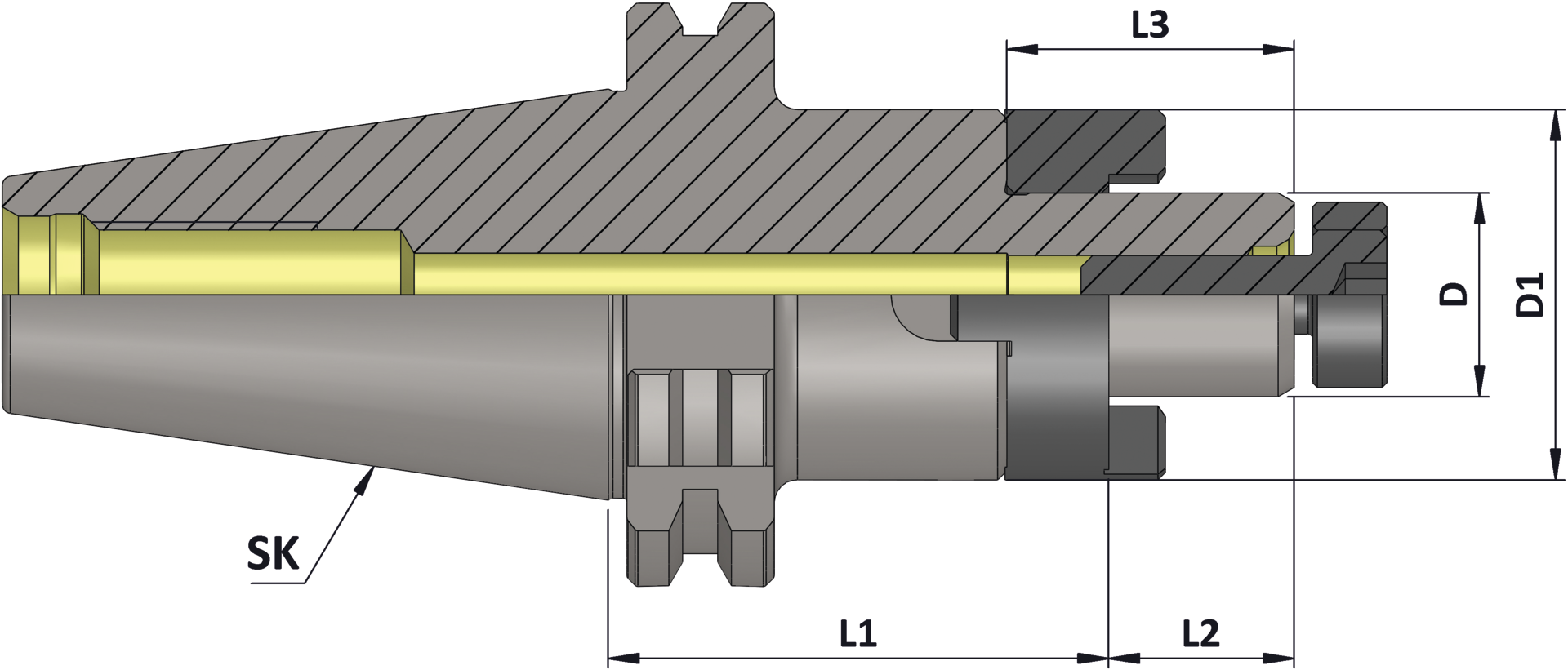

Position		Code	D1 (mm)	D (mm)	L3 (mm)	L2 (mm)	L1 (mm)	Aufnahme	Länge des Zapfens (mm)	Quantity	PU	Price/PU
22		2322740X200	70	40	41	27	200	SK 40	-		1 Stück	€146.55
1		2323716X55	32	16	27	17	55	SK 50	-		1 Stück	€85.38
14		2323732X160	58	32	38	24	160	SK 50	-		1 Stück	€127.98
16		2322732X160	58	32	38	24	160	SK 40	-		1 Stück	€105.20
3		2322716x160	32	16	27	17	160	SK 40	-		1 Stück	€97.10
7		2322722X160	40	22	31	19	160	SK 40	-		1 Stück	€100.38
8		2323722X200	40	22	31	19	200	SK 50	-		1 Stück	€199.03
5		2323722X55	40	22	31	19	55	SK 50	-		1 Stück	€85.38
17		2323740X100	70	40	41	27	100	SK 50	-		1 Stück	€115.37
14		2322732X60	58	32	38	24	60	SK 40	-		1 Stück	€70.27
12		2323732X55	58	32	38	24	55	SK 50	-		1 Stück	€90.08
20		2323750X70	90	50	46	30	70	SK 50	-		1 Stück	€124.24
16		2323740X55	70	40	41	27	55	SK 50	-		1 Stück	€99.60
13		2323732X100	58	32	38	24	100	SK 50	-		1 Stück	€105.85
18		2323740X160	70	40	41	27	160	SK 50	-		1 Stück	€142.21
10		2322727X100	48	27	33	21	100	SK 40	-		1 Stück	€83.06
6		2323722X100	40	22	31	19	100	SK 50	-		1 Stück	€102.70
6		2322722X100	40	22	31	19	100	SK 40	-		1 Stück	€81.22
7		2323722X160	40	22	31	19	160	SK 50	-		1 Stück	€123.34
5		2322722X55	40	22	31	19	55	SK 40	-		1 Stück	€63.78
20		2322740X100	70	40	41	27	100	SK 40	-		1 Stück	€97.10
11		2323727X200	48	27	33	21	200	SK 50	-		1 Stück	€199.03
15		2322732X100	58	32	38	24	100	SK 40	-		1 Stück	€86.16
9		2322727X55	48	27	33	21	55	SK 40	-		1 Stück	€63.78
17		2322732X200	58	32	38	24	200	SK 40	-		1 Stück	€138.58
1		2322716X55	32	16	27	17	55	SK 40	-		1 Stück	€62.42
8		2322722X200	40	22	31	19	200	SK 40	-		1 Stück	€138.58
2		2323716X100	32	16	27	17	100	SK 50	-		1 Stück	€102.70
19		2323740X200	70	40	41	27	200	SK 50	-		1 Stück	€216.52
2		2322716X100	32	16	27	17	100	SK 40	-		1 Stück	€79.67
21		2322740X160	70	40	41	27	160	SK 40	-		1 Stück	€125.78
9		2323727X55	48	27	33	21	55	SK 50	-		1 Stück	€86.93
12		2322727X200	48	27	33	21	200	SK 40	-		1 Stück	€138.58
11		2322727X160	48	27	33	21	160	SK 40	-		1 Stück	€101.92
3		2323716X160	32	16	27	17	160	SK 50	-		1 Stück	€121.74
15		2323732X200	58	32	38	24	200	SK 50	-		1 Stück	€208.55
10		2323727X100	48	27	33	21	100	SK 50	-		1 Stück	€104.30
4		2322716X200	32	16	27	17	200	SK 40	17		1 Stück	€135.30
4		2323716X200	32	16	27	17	200	SK 50	-		1 Stück	€199.03
19		2322740X60	70	40	41	27	60	SK 40	-		1 Stück	€79.67
