Aufnahme Zylinderschaft HSK100-A CoolTool Weldon mit KK DIN69893 D20mm L100mm

Position	Code	Aufnahme	D1 (mm)	d (mm)	L (mm)	l4 (mm)	Aufnahme	PU	Price/PU
15	2360212X120	Zylinder	42	12	120	48	HSK 63-A	1 Stück	€187.84
13	2360212X80	Zylinder	42	12	80	48	HSK 63-A	1 Stück	€138.58
33	2360220X120	Zylinder	52	20	120	53	HSK 63-A	1 Stück	€187.84
25	23602716X160	-	48	16	160	-	HSK 100-A	1 Stück	€264.60
35	23602725X100	-	65	25	100	-	HSK 100-A	1 piece	€236.81
6	2360278X80	-	28	8	80	-	HSK 100-A	1 Stück	€204.62
26	2360218X80	Zylinder	48	18	80	51	HSK 63-A	1 Stück	€138.58
16	23602712X160	-	42	12	160	-	HSK 100-A	1 Stück	€264.60
34	23602720X160	-	52	20	160	-	HSK 100-A	1 Stück	€264.60
29	2360218X120	Zylinder	48	18	120	51	HSK 63-A	1 Stück	€187.84
18	23602714X100	-	44	14	100	-	HSK 100-A	1 Stück	€204.62
36	2360225X110	Zylinder	65	25	110	60	HSK 63-A	1 piece	€160.83
9	2360210X65	Zylinder	35	10	65	41	HSK 63-A	1 Stück	€138.58
41	23602732X160	-	72	32	160	-	HSK 100-A	1 Stück	€297.14
2	2360276X80	-	25	6	80	-	HSK 100-A	1 piece	€206.23
31	2360220X80	Zylinder	52	20	80	53	HSK 63-A	1 piece	€138.58
1	236026X65	Zylinder	25	6	65	35	HSK 63-A	1 Stück	€140.12
11	2360210X120	Zylinder	35	10	120	41	HSK 63-A	1 Stück	€187.84
8	2360278X160	-	28	8	160	-	HSK 100-A	1 Stück	€264.60
12	23602710X160	-	35	10	160	-	HSK 100-A	1 Stück	€264.60
30	23602718X160	-	48	18	160	-	HSK 100-A	1 Stück	€264.60
23	23602716X100	-	48	16	100	-	HSK 100-A	1 piece	€204.62
7	236028X120	Zylinder	28	8	120	35	HSK 63-A	1 Stück	€187.84
24	2360216X120	Zylinder	48	16	120	51	HSK 63-A	1 Stück	€187.84
28	23602718X100	-	48	18	100	-	HSK 100-A	1 Stück	€204.62
40	23602732X120	-	72	32	120	-	HSK 100-A	1 Stück	€249.72
42	23602740X120	-	80	40	120	-	HSK 100-A	1 Stück	€265.91
21	2360216X80	Zylinder	48	16	80	51	HSK 63-A	1 piece	€138.58
37	23602725X160	-	65	25	160	-	HSK 100-A	1 Stück	€272.39
43	2360240X125	Zylinder	80	40	125	80	HSK 63-A	1 Stück	€181.59
10	23602710X80	-	35	10	80	-	HSK 100-A	1 Stück	€204.62
3	236026X120	Zylinder	25	6	120	35	HSK 63-A	1 Stück	€194.21
19	2360214X120	Zylinder	44	14	120	48	HSK 63-A	1 Stück	€187.84
4	2360276X160	-	25	6	160	-	HSK 100-A	1 Stück	€272.39
14	23602712X100	-	42	12	100	-	HSK 100-A	1 Stück	€204.62
39	2360232X110	Zylinder	72	32	110	64	HSK 63-A	1 piece	€167.25
17	2360214X80	Zylinder	44	14	80	48	HSK 63-A	1 Stück	€138.58
32	23602720X100	-	52	20	100	-	HSK 100-A	1 piece	€204.62
5	236028X65	Zylinder	28	8	65	35	HSK 63-A	1 Stück	€138.58
20	23602714X160	-	44	14	160	-	HSK 100-A	1 Stück	€264.60

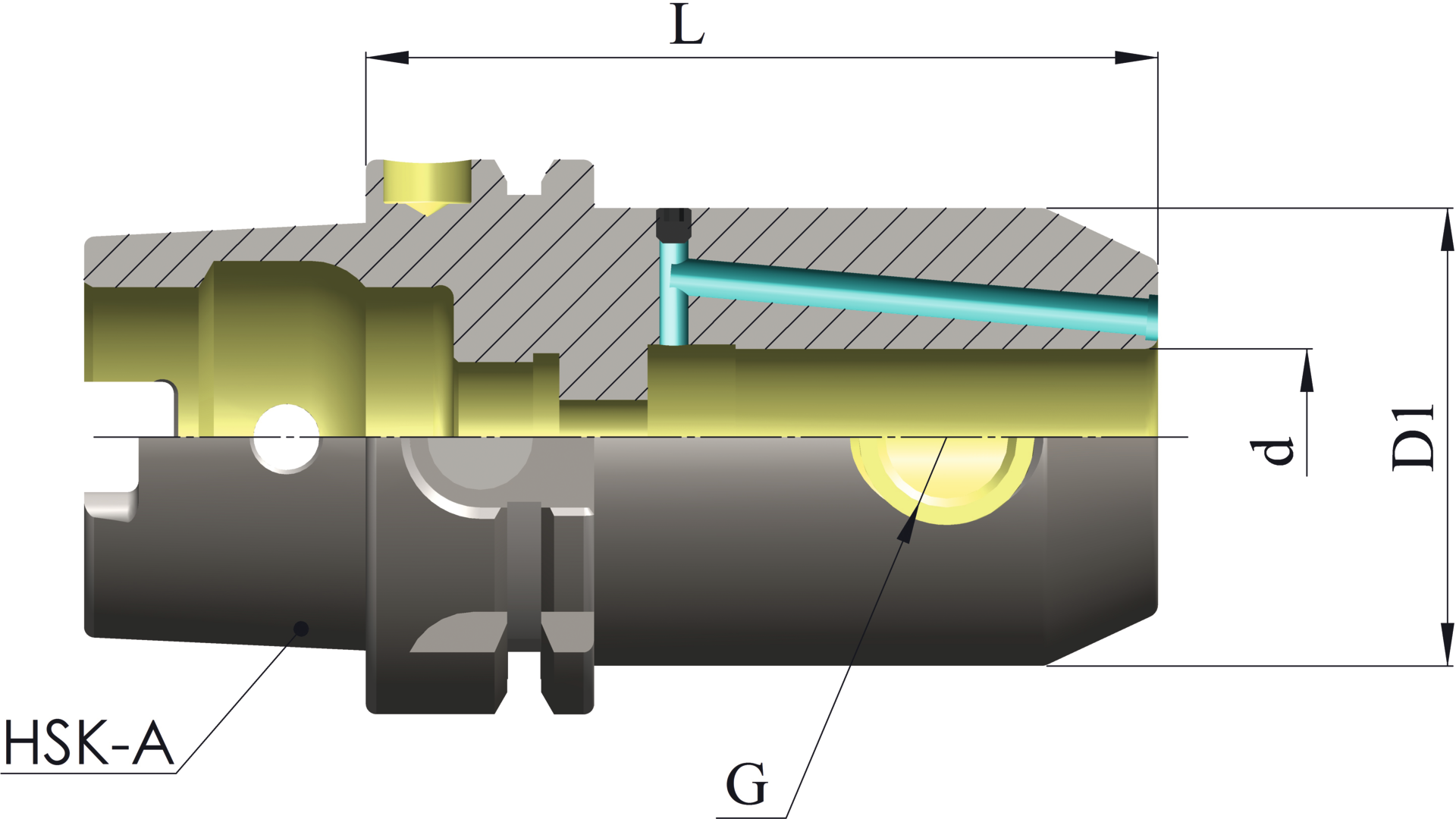

HSK-Innenkontur und die Mitnehmernuten hart nachbearbeitet, dadurch bester Rundlauf der Spannschulter, höchste Rundlaufgenauigkeit, feingewuchtet, max. Spannkräfte, 100 %-ige Mittenlage der Mitnehmernuten, zwei Bohrungen in der Wandung der Weldonaufnahme leiten das Kühlmittel direkt an die Werkzeugschneide, mit Bohrung für Balluff-Chips
Lieferumfang:

inklusive zwei Schrauben zum Verschließen der Kühlmittelbohrungen

Einsatz:	ideal geeignet für den Einsatz von Werkzeugen ohne innere Kühlmittelzufuhr sowie für die Bearbeitung an ungünstigen Stellen mit schlechter Spanabfuhr
Form:	A
IK:	ja
Norm:	DIN 69893
Wuchtgüte:	G2,5 25000

Variants

Position	Code	Aufnahme	D1 (mm)	d (mm)	L (mm)	l4 (mm)	Aufnahme	PU	Price/PU
15	2360212X120	Zylinder	42	12	120	48	HSK 63-A	1 Stück	€187.84
13	2360212X80	Zylinder	42	12	80	48	HSK 63-A	1 Stück	€138.58
33	2360220X120	Zylinder	52	20	120	53	HSK 63-A	1 Stück	€187.84
25	23602716X160	-	48	16	160	-	HSK 100-A	1 Stück	€264.60
35	23602725X100	-	65	25	100	-	HSK 100-A	1 piece	€236.81
6	2360278X80	-	28	8	80	-	HSK 100-A	1 Stück	€204.62
26	2360218X80	Zylinder	48	18	80	51	HSK 63-A	1 Stück	€138.58
16	23602712X160	-	42	12	160	-	HSK 100-A	1 Stück	€264.60
34	23602720X160	-	52	20	160	-	HSK 100-A	1 Stück	€264.60
29	2360218X120	Zylinder	48	18	120	51	HSK 63-A	1 Stück	€187.84
18	23602714X100	-	44	14	100	-	HSK 100-A	1 Stück	€204.62
36	2360225X110	Zylinder	65	25	110	60	HSK 63-A	1 piece	€160.83
9	2360210X65	Zylinder	35	10	65	41	HSK 63-A	1 Stück	€138.58
41	23602732X160	-	72	32	160	-	HSK 100-A	1 Stück	€297.14
2	2360276X80	-	25	6	80	-	HSK 100-A	1 piece	€206.23
31	2360220X80	Zylinder	52	20	80	53	HSK 63-A	1 piece	€138.58
1	236026X65	Zylinder	25	6	65	35	HSK 63-A	1 Stück	€140.12
11	2360210X120	Zylinder	35	10	120	41	HSK 63-A	1 Stück	€187.84
8	2360278X160	-	28	8	160	-	HSK 100-A	1 Stück	€264.60
12	23602710X160	-	35	10	160	-	HSK 100-A	1 Stück	€264.60
30	23602718X160	-	48	18	160	-	HSK 100-A	1 Stück	€264.60
23	23602716X100	-	48	16	100	-	HSK 100-A	1 piece	€204.62
7	236028X120	Zylinder	28	8	120	35	HSK 63-A	1 Stück	€187.84
24	2360216X120	Zylinder	48	16	120	51	HSK 63-A	1 Stück	€187.84
28	23602718X100	-	48	18	100	-	HSK 100-A	1 Stück	€204.62
40	23602732X120	-	72	32	120	-	HSK 100-A	1 Stück	€249.72
42	23602740X120	-	80	40	120	-	HSK 100-A	1 Stück	€265.91
21	2360216X80	Zylinder	48	16	80	51	HSK 63-A	1 piece	€138.58
37	23602725X160	-	65	25	160	-	HSK 100-A	1 Stück	€272.39
43	2360240X125	Zylinder	80	40	125	80	HSK 63-A	1 Stück	€181.59
10	23602710X80	-	35	10	80	-	HSK 100-A	1 Stück	€204.62
3	236026X120	Zylinder	25	6	120	35	HSK 63-A	1 Stück	€194.21
19	2360214X120	Zylinder	44	14	120	48	HSK 63-A	1 Stück	€187.84
4	2360276X160	-	25	6	160	-	HSK 100-A	1 Stück	€272.39
14	23602712X100	-	42	12	100	-	HSK 100-A	1 Stück	€204.62
39	2360232X110	Zylinder	72	32	110	64	HSK 63-A	1 piece	€167.25
17	2360214X80	Zylinder	44	14	80	48	HSK 63-A	1 Stück	€138.58
32	23602720X100	-	52	20	100	-	HSK 100-A	1 piece	€204.62
5	236028X65	Zylinder	28	8	65	35	HSK 63-A	1 Stück	€138.58
20	23602714X160	-	44	14	160	-	HSK 100-A	1 Stück	€264.60

Aufnahme Zylinderschaft HSK100-A CoolTool Weldon mit KK DIN69893 D20mm L100mm
