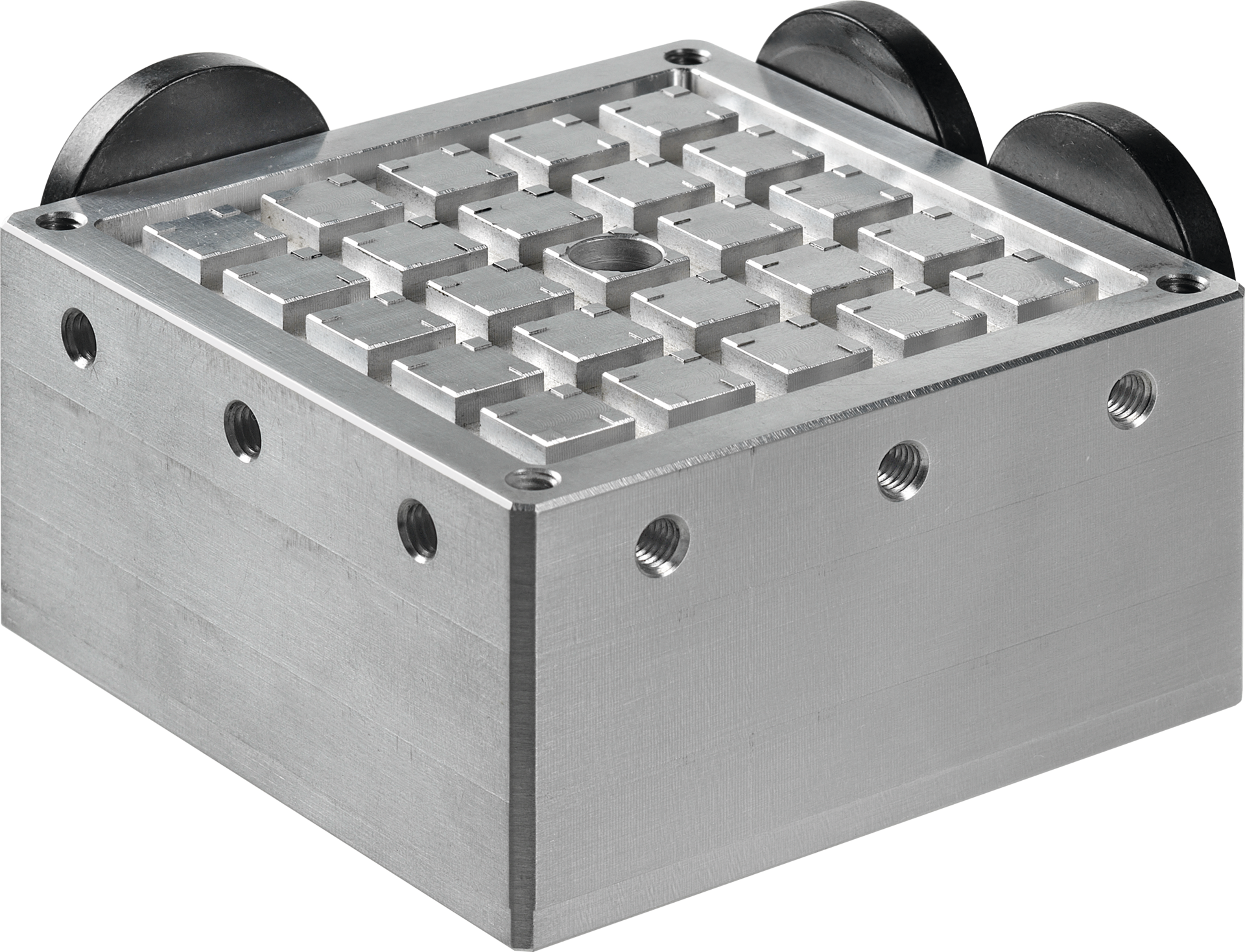

Aufbaublock L78xB78xH40
Product number:
2678078X78
Compare
der Aufbaublock hat auf der Oberseite Nuten und eine Ansaugstelle, durch das Einlegen der Dichtschnur wird die Feldgröße individuell festgelegt, der Aufbaublock wird direkt über eine Ansaugstelle auf der Vakuumspannplatte aufgesetzt, die Unterseite ist mit einer Dichtschnur (∅ 2,0 mm) versehen
Lieferumfang:
Lieferumfang:
- Aufbaublock aus Aluminium
- 3 Exzenteranschläge mit Befestigungsschrauben
- Dichtschnur (Länge 1 m, ∅ 2 mm)
| Anzahl der Ansaugstellen: | 1 |
|---|---|

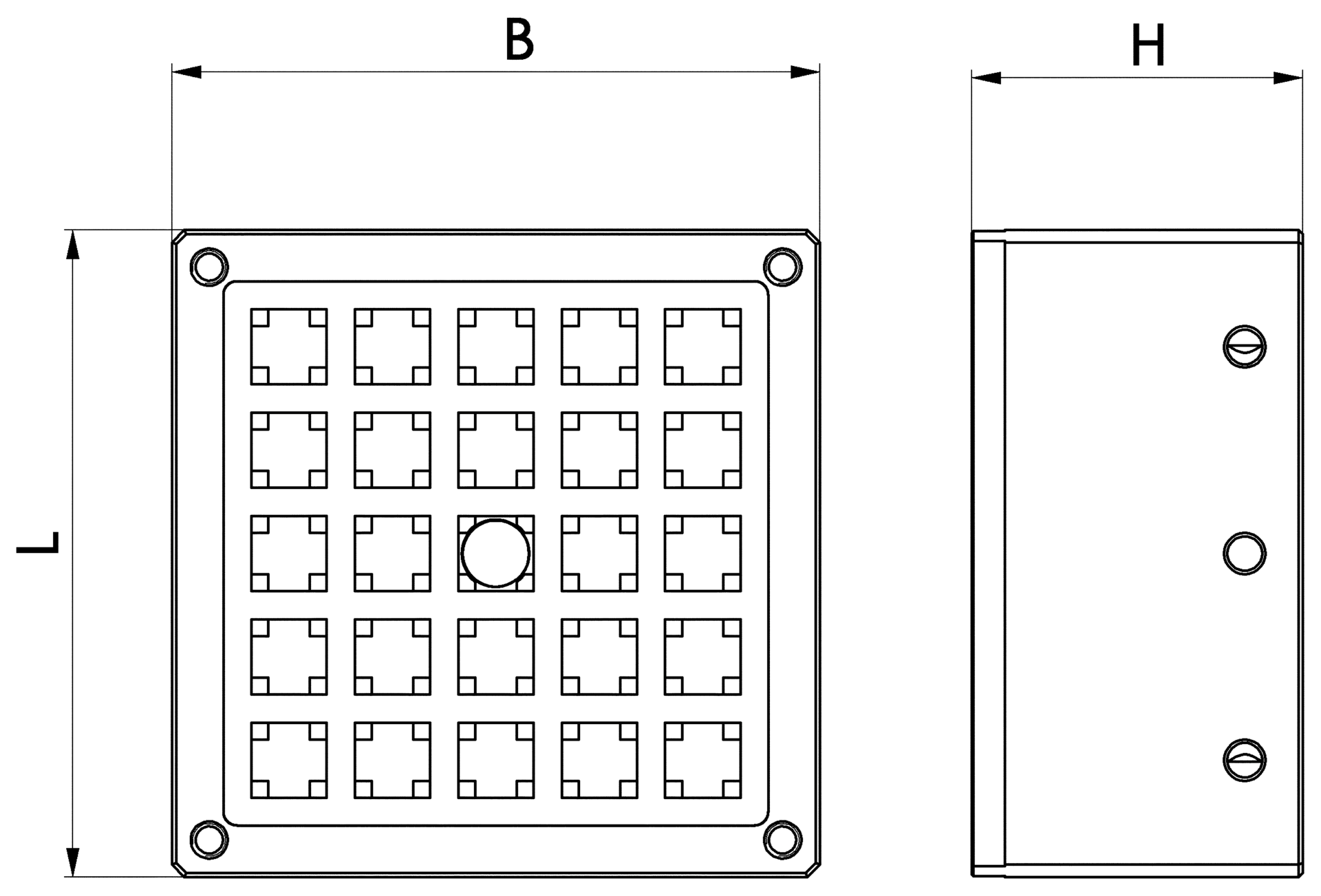

| B (mm): | 78 |
| Einsatz: | der Einsatz von Aufbaublöcken ermöglicht Durchbrüche bei der Bearbeitung, Werkstücke können durchgebohrt werden ohne die Vakuumspannplatte bzw. das Bauteil selbst zu beschädigen |
| H (mm): | 40 |
| L (mm): | 78 |
| R (mm): | 12,5 |
| max- Vakuum (%): | 93 |
