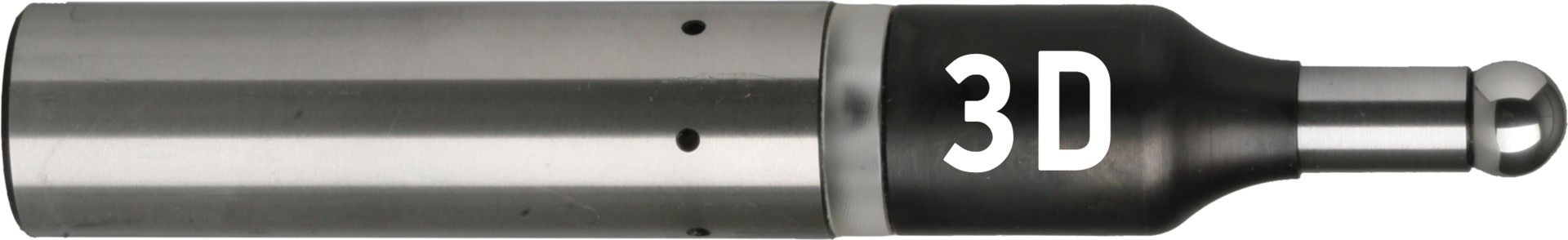

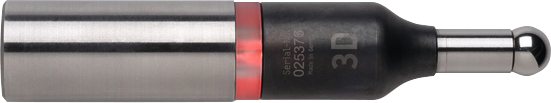

3D-Kantentaster optisch Schaftd. 16mm Kugeld.10mm Länge 111mm mit Werkszert.
Product number:
3460816
Compare
durchgehend gehärtet
Lieferumfang:
- Kantentaster
- Batterie
Hinweis:
Nach §18 BattG sind Sie zur Rückgabe von Batterien verpflichtet! Wir nehmen diese natürlich unentgeltlich zurück.
Funktionen:
- bei Kontakt der in den Achsen X und Y ausfedernden Tastkugel mit dem Werkstück schließt der Stromkreis und die LED leuchtet auf, somit ist die Werkstückkante mit einem Abstand von 5 mm (gleich Radius der Kugel Ø 10 mm) erreicht - zusätzlich verfügt die 3D-Ausführung über einen Sicherheitsfederweg (2 mm) in der Z-Achse, die Bezugslänge muss zuvor in einem Voreinstellgerät vermessen und berücksichtigt werden
Lieferumfang:
- Kantentaster
- Batterie
Hinweis:
Nach §18 BattG sind Sie zur Rückgabe von Batterien verpflichtet! Wir nehmen diese natürlich unentgeltlich zurück.
Funktionen:
- bei Kontakt der in den Achsen X und Y ausfedernden Tastkugel mit dem Werkstück schließt der Stromkreis und die LED leuchtet auf, somit ist die Werkstückkante mit einem Abstand von 5 mm (gleich Radius der Kugel Ø 10 mm) erreicht - zusätzlich verfügt die 3D-Ausführung über einen Sicherheitsfederweg (2 mm) in der Z-Achse, die Bezugslänge muss zuvor in einem Voreinstellgerät vermessen und berücksichtigt werden
| Einsatz: | zur genauen Ermittlung von Werkstücknullpunkten und Bohrungsmittelpunkten zur Arbeitsspindel |
|---|---|
| Kugeldurchmesser (mm): | 10 |
| Material: | stahl |
| Nachweis: | Werkszertifikat |
Variants
| Position | Code | Tastgenauigkeit (mm) | Ausführung | L (mm) | d (mm) | Tmax (mm) | Quantity | PU | Price/PU | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 |
|
3460920 | 0,01 | 3D optisch und akustisch | 131 | 20 | - | 1 Stück |
€239.90
|
|||
| 1 |
|
3460816 | 0,01 | 3D optisch | 111 | 16 | - | 1 Stück |
€189.80
|
|||
| 2 |
|
3460820 | 0,01 | 3D optisch | 106 | 20 | - | 1 Stück |
€189.80
|
|||
| 1 |
|

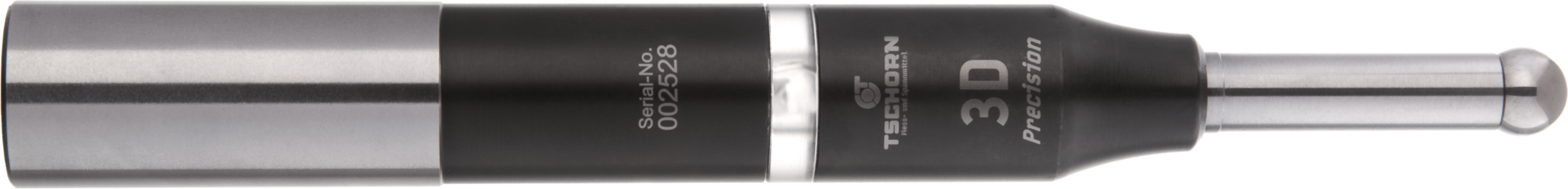

3466020 | 0,005 | 3D Präzision optisch | 167 | 20 | 40 | 1 Stück |
€288.50
|
