Vakuumspannwerkzeuge

Sortierung

Es wurden 10 Artikel gefunden

26770300X400 - 1.183,00 €

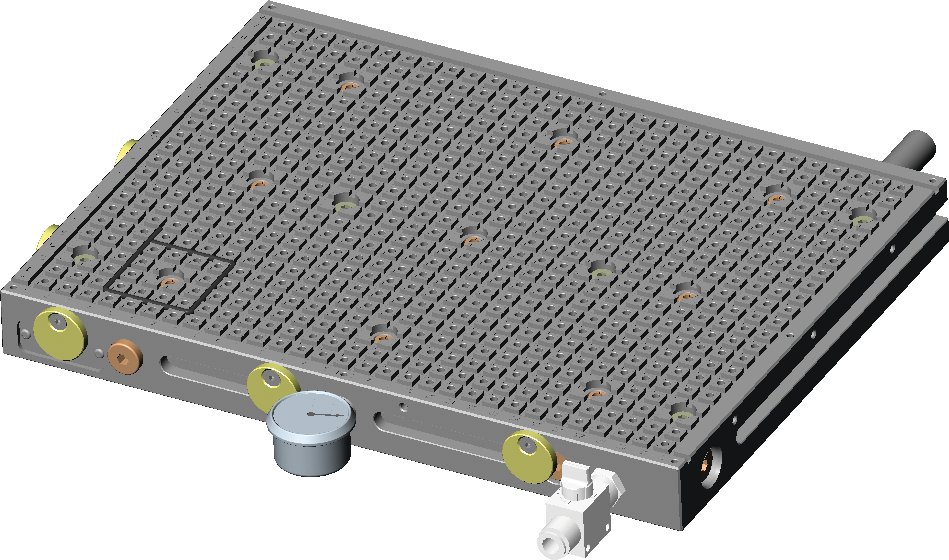

Vakuumspannplatte Raster 25 L300xB400xH40mm

ab Werk

die Vakuumplatte hat auf der Oberseite Nuten und Ansaugstellen, durch das Einlegen der Dichtschnur können ein oder mehrere Felder für die gewünschte Werkstückgröße festgelegt werden, alle Ansaugstellen sind miteinander verbunden, einfache Positionierung durch Bohrungen für Anschlagstifte oder durch seitliche, höhenverstellbare ExzenteranschlägeLieferumfang: Grundplatte aus Aluminium integrierte Venturidüse Schalldämpfer beigelegt Vakuummeter Absperrventil 6 Exzenteranschläge Pneumatikschlauch 2 m Stecknippel für Druckluftanschluss Dichtschnur (Länge 10 m, Ø 4 mm)

Vergleichen

Zu den Ausführungen (5)

267863 - 22,30 €
Dichtschnur D4mm L10m grau

ab Werk

wird zur Begrenzung der Aufspannfläche in die Nut eingelegt

Vergleichen

Zu den Ausführungen (2)

26769400X400 - 3.050,00 €

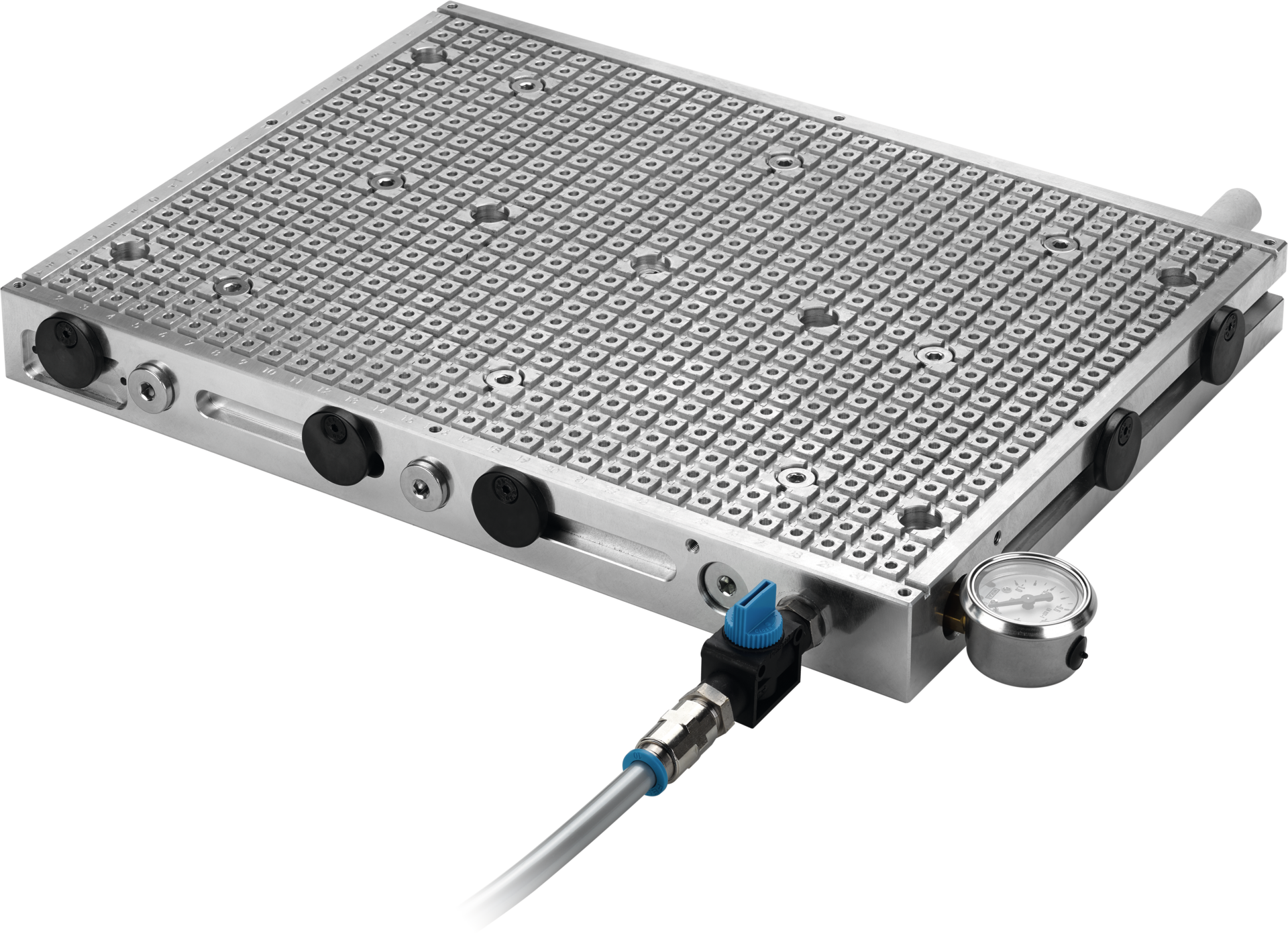

Vakuumspannplatte Premium Raster 12,5mm L400xB400xH40mm

ab Werk

die Vakuumplatte hat auf der Oberseite Nuten und Ansaugstellen, durch das Einlegen der Dichtschnur können ein oder mehrere Felder für die gewünschte Werkstückgröße festgelegt werden, einfache Positionierung durch Bohrungen für Anschlagstifte oder durch seitliche, höhenverstellbare Exzenteranschläge, seitliche Nuten bzw. Befestigungsbohrungen (für M8) zur Befestigung der Vakuumspannplatte auf einer Grundplatte, durch die vorhandenen Aufnahmebohrungen kann die Platte in das AMF-Nullpunktspannsystem Größe K20 (M12) integriert werdenLieferumfang: integrierte Venturidüse Schalldämpfer Vakuummeter Absperrventil 6 Exzenteranschläge Pneumatikschlauch 2 m Stecknippel für Druckluftanschluss Dichtschnur (Länge 10 m, ∅ 4 mm, schwarz) Dichtschnur (Länge 10 m, ∅ 4 mm, grau)

Vergleichen

Zu den Ausführungen (6)

26773 - 307,30 €
Vakuumerzeuger f

ab Werk

Anschlussfertig vormontiert, zum Anschluss zwischen dem Druckluftsystem und der Vakuumspannplatte, Vakuumanschluss und Pneumatikanschluss 10 mm

Vergleichen

26768290X390 - 946,60 €
Vakuumspannplatte Basic Raster 12,5mm L290xB390xH30mm

ab Werk

die Vakuumplatte hat auf der Oberseite Nuten und Ansaugstellen, durch das Einlegen der Dichtschnur können ein oder mehrere Felder für die gewünschte Werkstückgröße festgelegt werden, einfache Positionierung durch seitliche Exzenteranschläge, mit seitlichem Spannrand zur Befestigung der Vakuumspannplatte auf einer Grundplatte, nachträgliche Bohrungen für ZPS K10 (M8) sind möglich, Maß G1 = G1/4", Maß G2 = G1/8"Lieferumfang: Ansaugfilter Dichtschnur (Länge 10 m, ∅ 4 mm, schwarz)

Vergleichen

Zu den Ausführungen (4)

2678278X78 - 150,80 €
Adapterplatte Alumium L78xB78xH10mm

ab Werk

die Adapterplatte kann bis zu 2 mm überfräst werden

Vergleichen

26774300X200 - 512,40 €

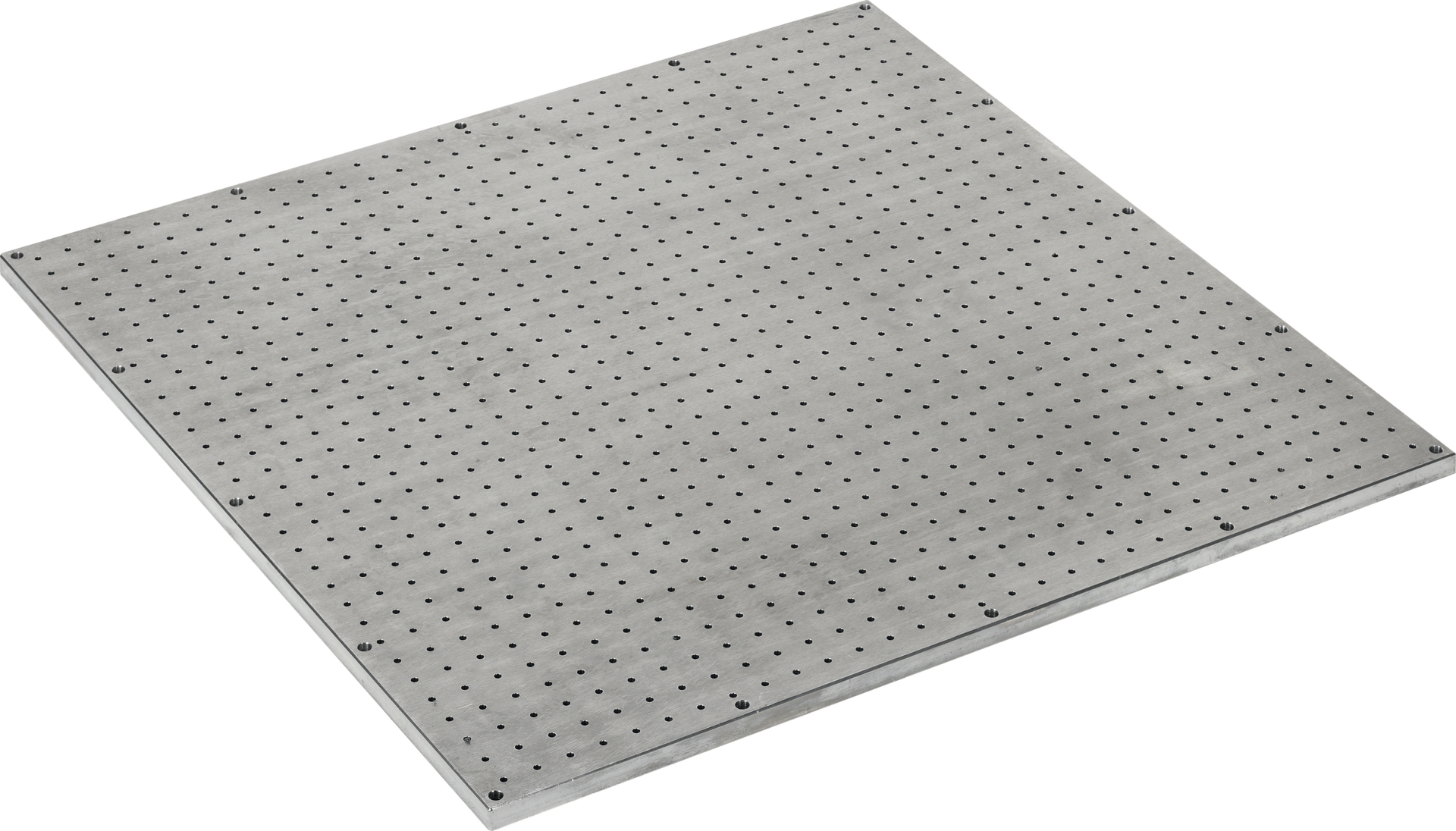

Adapterplatte Aluminium L200xB300xH10mm

ab Werk

die Adapterplatte kann bis zu 2 mm überfräst werden, bevorzugte Einsatzgebiete sind die Bearbeitung von dünnen Blechen, Folien, Platinen und sogar Papier

Vergleichen

Zu den Ausführungen (5)

26772400X600 - 28,60 €

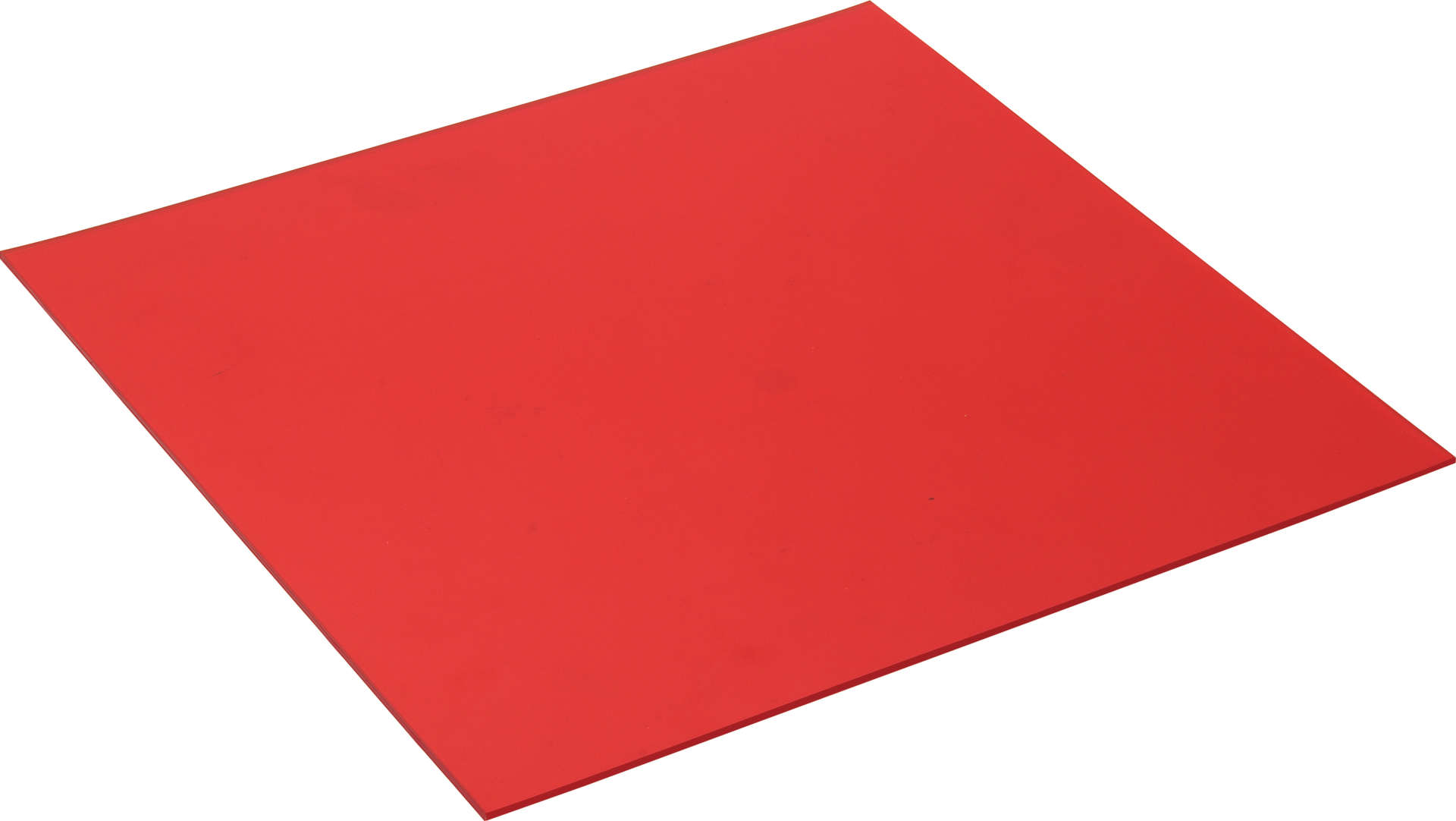

Adaptermatte Gummi L400xB600xH4mm

ab Werk

der gute Reibbeiwert bietet besonders guten Widerstand gegen die auftretenden Verschiebekräfte während der Bearbeitung, es kann problemlos bis zu 2 mm tief in die Adaptermatte eingefräst werden, bei Verwendung immer gleicher Konturen kann die Adaptermatte fast beliebig oft wiederverwendet werden

Vergleichen

Zu den Ausführungen (5)

2678078X78 - 384,80 €
Aufbaublock L78xB78xH40

ab Werk

der Aufbaublock hat auf der Oberseite Nuten und eine Ansaugstelle, durch das Einlegen der Dichtschnur wird die Feldgröße individuell festgelegt, der Aufbaublock wird direkt über eine Ansaugstelle auf der Vakuumspannplatte aufgesetzt, die Unterseite ist mit einer Dichtschnur (∅ 2,0 mm) versehenLieferumfang: Aufbaublock aus Aluminium 3 Exzenteranschläge mit Befestigungsschrauben Dichtschnur (Länge 1 m, ∅ 2 mm)

Vergleichen

2678478X78 - 4,40 €
Adaptermatte Gummi L78xB78xH4mm

ab Werk

Vergleichen
